Итальянская компания Ghibson на протяжении 35 лет проектирует и производит дроссельные и обратные клапана промышленного и производственного назначения. Также бренд предлагает полный ассортимент актуаторов (электрических, пневматических, гидравлических), запасных частей и комплектующих для технического обслуживания и ремонта.

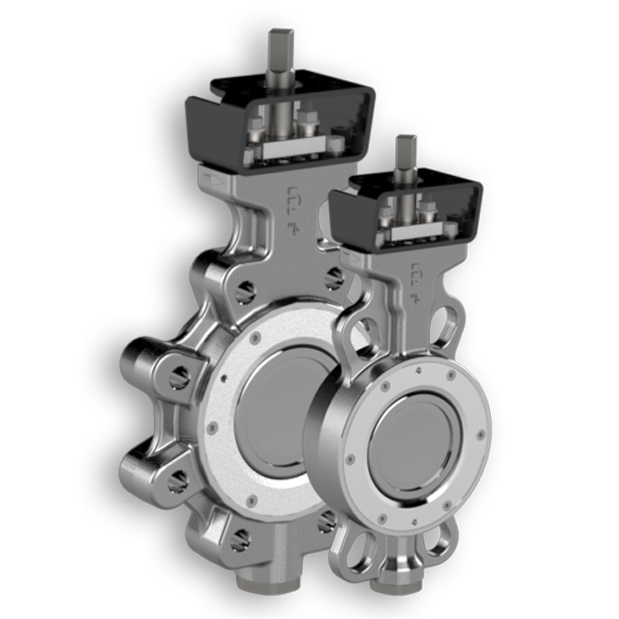

Поворотные клапаны серии Ghibson HD
Поворотные затворы серии HD от Ghibson обеспечивают высокую герметичность, отличаются отличной ремонтопригодностью, прочностью в сложных условиях эксплуатации при высоких нагрузках.
Серия Ghibson HD снабжена соединением вала и диска специальной формы, обеспечивающей плотное прилегание без люфта, зазоров, сдвига.
Соединение вал-диск имеет большее сечение, чем классическое прямоугольное соединение. Таким образом, конструкция обеспечивает более высокую прочность вала на растяжение.
Поскольку серия HD состоит из двух комплектов тарельчатых шайб, она обеспечивает уплотнение валов клапана даже при высоких температурах.
Упор двух комплектов тарельчатых шайб передается на сальник через плавающий сальник. Таким образом, демпфируется возможное тепловое расширение, которое может повредить уплотнение.
Серия представлена в двух моделях поворотных клапанов – BVHD (без фланцев) и BLHD (с монтажным наконечником).
Комплектация – регулирующие ручки (до монтажного диаметра DN 100), редуктор, все типы приводов, удлинитель шпинделя.

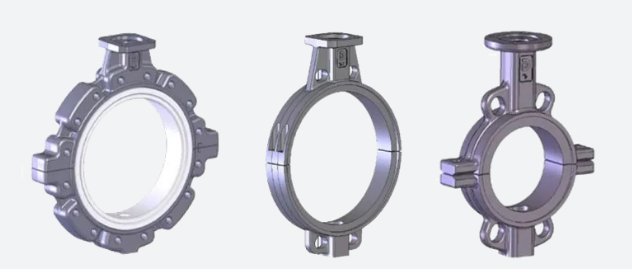

Поворотный двухстворчатый клапан Ghibson ТТ

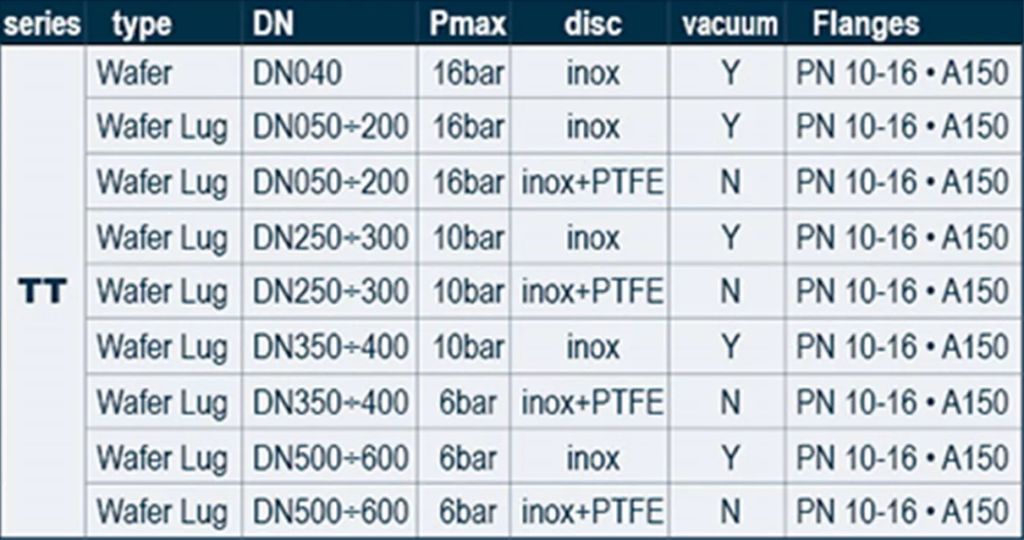

Дисковые затворы Ghibson с седлом из ПТФЭ серии TT представлены в большом ассортименте моделей с разными комбинациями материалов. Всегда можно подобрать модель для конкретных условий эксплуатации – высоких нагрузок, химической промышленности.

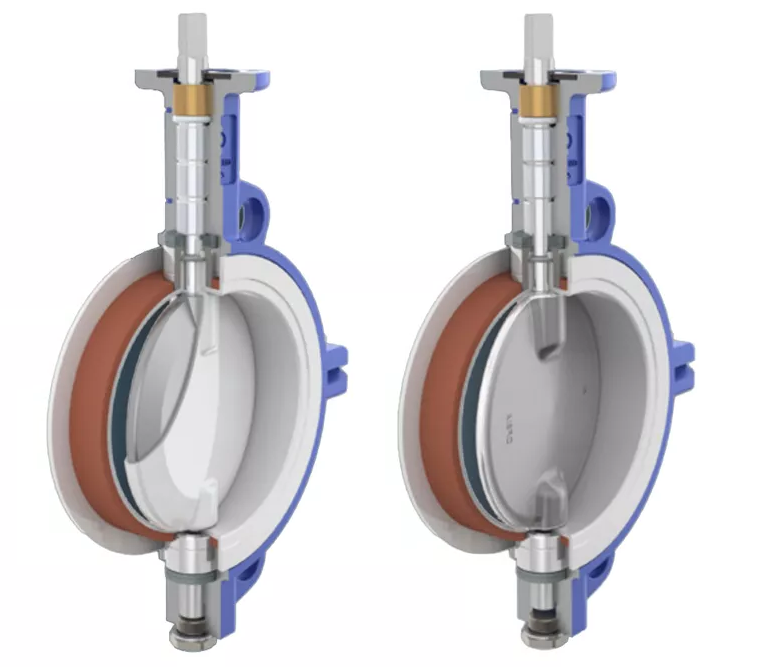

В этой серии клапанов реализована инновационная конструкция седла корпуса из ПТФЭ.
Седло корпуса из ПТФЭ имеет толщину от 2,5 до 3 мм. Эта конструкция, толщина которой варьируется в зависимости от расположения, гарантирует высокую надежность эксплуатации в зоне вала. Два кремниевых полукольца усиливают конструкцию, повышая эластичность, обеспечивая стабильную работу при высоких температурах.
Модели представлены разнообразными вариантами материалов дисков.
В этой серии представлен широкий спектр комбинаций материалов диска клапана для разных условий эксплуатации: нержавеющая сталь (AISI316), HASTELLOY, DUPLEX, SUPERDUPLEX, INCONEL. Диски из нержавеющей стали с покрытием HALAR или PTFE обеспечивают повышенную защиту от коррозии, окисления, высокую производительность за счет снижения трения.
Стандартные валы, изготовленные из нержавеющей стали (AISI316), обеспечивают стабильную работу клапана. Тарельчатые шайбы играют решающую роль в обеспечении надежного уплотнения верхней плоскости диска, повышая целостность клапана.
Предусмотрено двойное уплотнение для работы без утечек. Проблемы утечки устраняются за счет применения механизма двойной герметизации. Благодаря уплотнительному кольцу FKM с покрытием из FEP и C-образному кольцу из PTFE гарантирована нулевая утечка вдоль вала. В клапанах серии TT футеровка из PTFE выходит за пределы уплотнительного кольца FKM с FEP-покрытием, гарантируя, что жидкость никогда не вступит в контакт с металлическим сердечником диска, сводя к минимуму потенциальные химические реакции и увеличивая срок службы клапана.
Данная серия клапанов рекомендована для абразивных и коррозийно-активных жидкостей, эксплуатации в режиме высоких температур (максимум 190°C). Седло клапана из фторполимера на кремниевой основе, гарантирует стабильную герметичность и стойкость к высоким температурам, перепадам рабочих температур.
Поворотный затвор Ghibson серии KA
Дисковые затворы серии KA с мягким седлом предназначены для промышленных и морских применений. Ассортимент представлен моделями клапанов от DN 40 до DN 800, работающих при предельных показателях давления до 20 бар. Клапаны могут применяться для работ в условиях вакуума.
Клапаны специально разработаны для эффективной работы в системах и процессах без воздуха, называемых вакуумными средами. Они созданы для того, чтобы справляться с проблемами таких условий и работать надежно, не теряя эффективности. Это делает их хорошим выбором для ситуаций, когда очень важно обеспечить герметичность.
Выбирая подходящие материалы для дроссельных заслонок, используемых в судоходстве, важно подумать о том, что необходимо для работы. Поворотные затворы серии KA имеют множество вариантов материалов корпуса, диска и резиновых седел.
Разнообразие вариантов материалов гарантирует, что серия KI может быть адаптирована для удовлетворения различных требований в морской отрасли.
Широкий ассортимент эластомеров позволяет оптимально сочетать материалы в зависимости от эксплуатационного применения. Резиновое седло корпуса сменное для типоразмеров DN 40/150, для типоразмеров клапанов серии КА DN 200/800 седло вулканизировано и не подлежит замене.
Клапаны представлены в двух вариантах исполнения с межфланцевым корпусом в пластинчатом исполнении BVKA и корпусом с проушинами BLKA, доступны в следующих комплектациях:
- Может поставляться с ручками с различными вариантами блокировки и диапазоном регулировки
- При диаметрах DN 250–300 вместо ручки рекомендуется использовать редуктор.
- Возможность поставки с приводом: пневматическим, гидравлическим или электрическим.
При необходимости под заказ поставляется удлинитель шпинделя из обычной или нержавеющей стали.

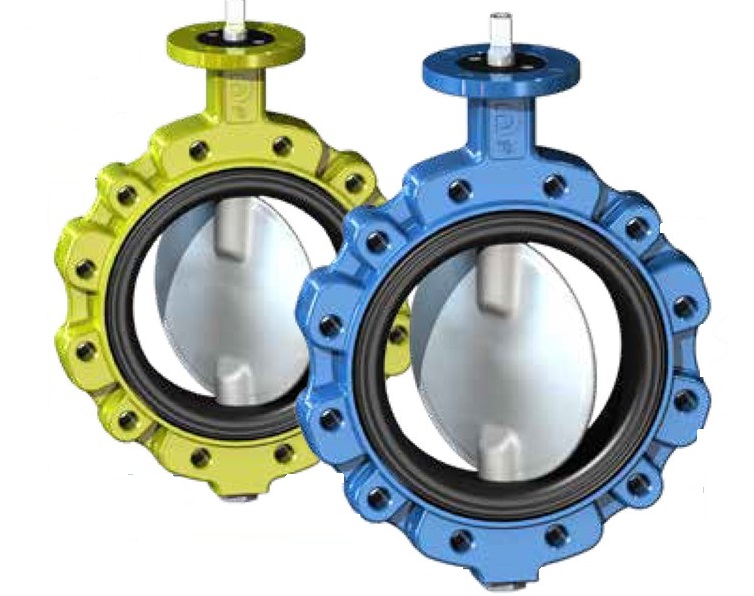

Поворотный двустворчатый клапан затвор Ghibson PD с мягким седлом
Серия PD рассчитана на низкое давление – максимально от 6 до 10 бар. Клапан представлен в двух вариантах корпуса с бесфланцевым пластинчатом исполнении (BVPD) и с наконечником (BLPD). Серия разработана для сложных условий эксплуатации при высоких режимах постоянных нагрузок.
Материал седла корпуса клапана подбирается по эксплуатационным требованиям температурного диапазона и рабочих нагрузок.
Эти клапаны точно контролируют поток жидкостей или газов в морских системах. Они находят широкое применение в топливных системах, системах смазки, системах охлаждения и других системах обработки жидкостей на борту кораблей, морских платформ и морских судов.
«PD» означает «Порошки», что означает, что клапаны можно использовать для работы с абразивными сыпучими материалами. Эти клапаны, оснащенные резиновыми седлами, имеют тщательно продуманную геометрию диска, которая обеспечивает легкое открытие и закрытие с низким крутящим моментом, при этом значительно снижая износ седла с течением времени. Производитель гарантирует увеличенный срок службы и возможность использования приводов меньшего размера, что важно в условиях ограниченного пространства для монтажа клапана.
Седло корпуса сменное для размеров до DN600. Клапан экономически выгоден в долгосрочной перспективе, поскольку замена одного компонента может предотвратить дорогостоящий ремонт или необходимость замены всего узла.
Дисковый затвор серии PD прошел строгие испытания и соответствует требованиям международных стандартов безопасности. Он одобрен такими организациями, как Международная морская организация (IMO), Американское бюро судоходства (ABS), Det Norske Veritas Germanischer Lloyd (DNV GL) и Bureau Veritas (BV). Эти сертификаты гарантируют, что клапан соответствует самым высоким стандартам безопасности и надежности для использования в морских условиях.

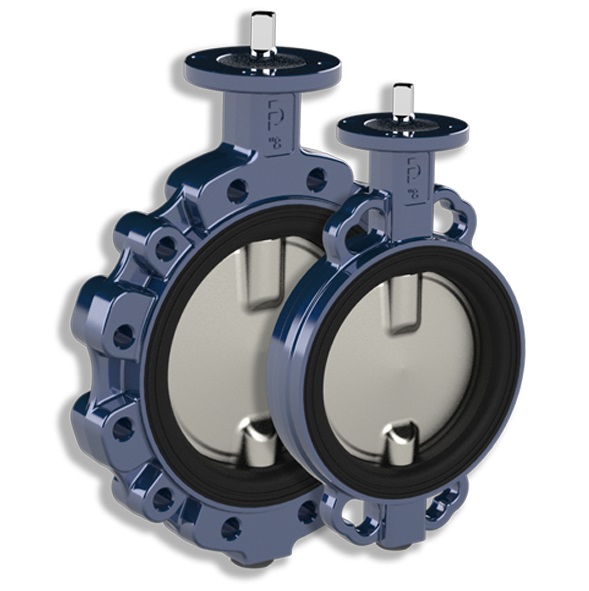

Поворотный затвор Ghibson KI
Дисковые затворы серии KI от Ghibson представляют собой клапаны с мягким седлом, предназначенные для морского применения. Они доступны в конфигурациях с межфланцевым корпусом, корпусом с наконечником и с двойным фланцем, а также могут использоваться в вакуумной среде. Максимальное номинальное давление 16 бар.
Это универсальное решение для морского применения, обеспечивает совместимость с различными системами и процессами. Клапаны с мягким седлом разработаны из материалов, которые позволяет подобрать более гибкий и адаптируемый механизм уплотнения. Эти материалы, резина или эластомеры, соответствуют неровностям уплотнительных поверхностей, создавая более плотное уплотнение и сводя к минимуму утечку, а также повышают способность клапана предотвращать попадание жидкости или газа от выхода, улучшая общие характеристики уплотнения.
Конструкция оптимизирована для размеров от DN40–800, имеет конструкцию с двумя фланцами от DN80–600. Максимальное рабочее давление 16 бар для DN600 и 10 бар для DN600-800.
Клапаны спроектированы так, чтобы противостоять проблемам, возникающим в условиях вакуума, обеспечивая надежную работу без ущерба для эффективности.
Дисковые затворы Ghibson серии KI предлагают широкий выбор материалов корпуса, диска и резиновых седел корпуса, что обеспечивает отличную адаптируемость к конкретному процессу или системе, оборудованию и надежность.

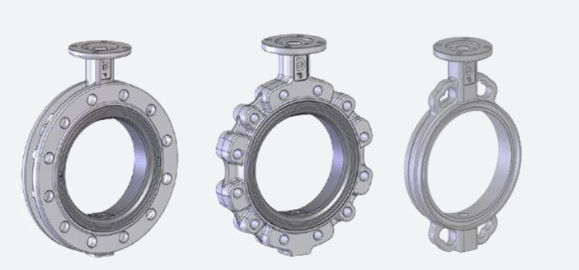

Представлены в трех вариантах модификаций BVKI (без фланцев), BLKI (с проушинами) и BFKI (двойной фланец).
Регулируемая нижняя опора предотвращает осевое перемещение узла вал-диск. Кроме того, когда клапан собран с вертикальным валом, диск не оказывает давления на седло, что приводит к увеличению срока службы клапана.
Все дисковые затворы Ghibson оснащены противовыбросовой системой валов в соответствии со стандартами EN736 и API609.
Форма сменного седла корпуса обеспечивает лучшее крепление. Клапаны размером более DN300 имеют специально разработанное соединение вал-диск, которое обеспечивает прочное соединение без зазоров. Достигается более высокая растягивающая способность вала благодаря значительно большему сечению, чем классическое квадратное.
Поворотный затвор с центральным седлом серии Ghibson KX
Серия KX от Ghibson представляет собой дисковые затворы с мягким седлом, разработанные для морской промышленности. Доступны как в бесфланцевом исполнении, так и в корпусе с проушинами, размеры DN 50–250. Клапаны могут использоваться в вакуумных системах и имеют резиновое седло с вулканизированным корпусом.
Обеспечивают заявленную в технической документации производительность при работе под высоким давлением.
Серия KX доступна в размерах DN 50–250, в исполнении с наконечниками и пластинами. Такая универсальность обеспечивает плавную интеграцию в широкий спектр морских систем, обеспечивая идеальную совместимость для различных применений.
Для работы в сложных морских условиях требуются клапаны, способные выдерживать сценарии высокого давления. Серия KX имеет максимальное номинальное давление 25 бар, что гарантирует стабильную и надежную работу в сложных условиях.
«Резиновое седло корпуса» вулканизировано, что обеспечивает надежное уплотнение без утечек. Передовая технология уплотнения повышает производительность клапана и продлевает срок его эксплуатации, способствуя снижению затрат на техническое обслуживание.
Различные морские применения предъявляют разные требования к материалам. Серия KX доступна в различных материалах корпуса, диска и резинового седла корпуса, что гарантирует настройку каждого клапана в соответствии с конкретными потребностями.
Клапаны в широком ассортименте типоразмеров представлены моделями с межфланцевым корпусом BVKX и корпусом с проушинами BLKX.
Обратные межфланцевые клапаны Ghibson
Вафельный обратный клапан GA015
Межфланцевый обратный клапан GA015 от Ghibson доступен в размерах от DN 15 до DN 100, предельно допустимое рабочее давление 52 бар. Давление открытия от 20 до 500 мбар.
По запросу можно заказать для конкретного типа обратного клапана корпус, диск, седло и пружину из нержавеющей стали и других материалов.
Межфланцевый обратный клапан GB023
Обратный клапан с межфланцевым диском GB 023 доступен в размерах от DN15 до DN100. Давление открытия от 20 до 500 мбар. Доступен с корпусом, диском и седлом из ПТФЭ.
Максимальное рабочее давление 6 бар. Максимальная температура 180°С. Пружина может быть покрыта трубкой из ПТФЭ, с герметизацией на конце.
Межфланцевый обратный клапан GN011
Межфланцевый обратный клапан GN 011, от DN 15 до DN 100, рабочее давление 52 бар. Диск, пружина и седло из нержавеющей стали, корпус из оцинкованной стали.
Давление открытия от 20 до 500 мБар. Также может использоваться в качестве вакуумного выключателя, клапана избыточного давления и донного клапана.
Корпус изготовлен из оцинкованной стали, которая подходит для сред с низким и умеренным риском коррозии. Часто это более экономичное решение, чем нержавеющая сталь или специальные сплавы, такие как Hastelloy. Этот материал может быть подходящим выбором для менее агрессивных морских применений.
Межфланцевый обратный клапан GN 015
Обратный клапан с межфланцевым диском GN 015 от DN 15 до DN 100, рабочее давление до 52 бар. Корпус, диск, пружина и седло изготовлены из нержавеющей стали или пружина из хастеллоя по запросу. Давление открытия от 20 до 500 мБар.
Межфланцевый обратный клапан GT 011
Межфланцевый обратный клапан GT 011 представляет собой клапан дискового типа, доступный в размерах от DN 15 до DN 100, максимальное рабочее давление 160 бар. Доступен с диском, пружиной и седлом из нержавеющей стали, а также корпусом из оцинкованной стали.
Межфланцевый обратный клапан GS 011
Клапан поворотного типа из серии Ghibson GS доступен в размерах от DN 40 до DN 500. Может быть установлен горизонтально или вертикально. Доступен с корпусом из оцинкованной стали и створкой, пружиной и винтами из нержавеющей стали.
Диапазон рабочего давления от 25 до 52 бар в зависимости от фланцев. Поворотный тип – для восходящего и горизонтального потока. Полное отсутствие утечек благодаря мягкому седлу. Низкие потери напора.
Клапан обратный межфланцевый GS 095
Поворотный клапан типоразмеров от DN 40 до DN 600. Поставляется с корпусом, заслонкой, винтом и штифтами из Super Duplex, а также с пружиной из INCONEL 718.
Исключительная коррозионная стойкость благодаря конструкции из Super Duplex и материала INCONEL 718.
Актуаторы Ghibson

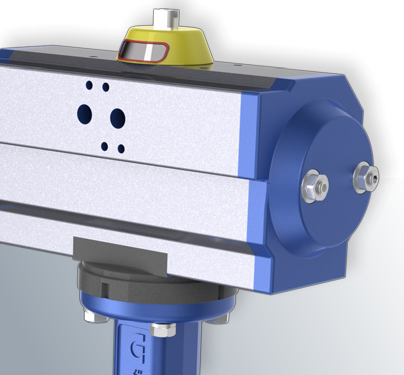

Пневматические приводы MT от Ghibson
Приводы двойного и одинарного действия для клапанов с поворотом на 90°. Боковые упоры можно регулировать на ± 10°, чтобы максимальный поворот составлял 110°, а минимальный — 70°. Можно изменить настройки привода на более высокие или меньшие углы.
Компактный актуатор, не требующий смазки, с двунаправленным ограничителем хода. Широкий диапазон регулировки.
Пневматические приводы серии MT компании Gibson созданы на основе надежной реечной технологии, компактны и устойчивы к самым суровым условиям окружающей среды, встречающимся в морской промышленности.
- Модель MT – двойного действия.
- Модель MTS – с пружинным возвратом одностороннего действия.
Комплектация приводов серии MT предлагает множество опций для различных промышленных применений и условий эксплуатации – степень защиты IP65, взрывозащищенная коробка, пневматический позиционер.
Приводы серии MT оснащены ограничителем двунаправленного хода. Эти ограничители, расположенные по бокам, допускают регулировку на ±10° как в направлении закрытия, так и в направлении открытия, обеспечивая диапазон регулировки от 70° до 110° хода привода.
Аварийный редуктор для пневмоприводов
Между приводом и клапаном можно установить редуктор для аварийных ситуаций, например, при отсутствии сжатого воздуха. Коробка передач отсоединяется во время нормальной работы и может быть быстро активирована с помощью рукоятки для управления маховиком коробки передач.
В ассортименте две модели редукторов:
- Модель GD в алюминиевом корпусе с червячной передачей из стали, зубчатая часть из GS железа, ось и маховик из нержавеющей стали, класс защиты IP65. Работа при диапазоне температур от -20°С до +120°С.
- Модель ILGD в чугунном корпусе GG25, стальные червячная передача, ось и маховик, диапазон рабочих температур от -20°С до +120°С
Электропривод Bernard от Ghibson
Электроприводы Bernard от Ghibson, адаптированы к дроссельным и шаровым клапанам и кранам. Рабочая температура от -20°С до +70°С, класс защиты IP 67.
Смазка «на весь срок службы» (100 000 циклов). Низко- или высокотемпературное исполнение корпуса и комплектующих. Взрывозащищенные варианты для опасных зон включает типы OA, AS и BS, соответствующие стандартам EEx-de II CT 5 ATEX II 2G EEx-ed II BT 5.
Встроенный нагреватель сопротивления: для борьбы с образованием конденсата Bernard включает нагреватель мощностью от 6 до 10 Вт (DPDT).
Тропический дизайн: благодаря изоляции класса F этот электропривод хорошо подходит для тропических условий, обеспечивая оптимальную производительность.
Электромеханические переключатели остановки хода. Обеспечивают надежное управление с номиналами 16 А/250 В переменного тока и 0,6 А/230 В постоянного тока типа SPDT.
Система смазки Bernard со сроком службы 100 000 циклов обеспечивает длительную работу без технического обслуживания.
Адаптируйте электропривод к конкретным температурным требованиям с помощью вариантов конструкции для низких (-30°C / +70°C) и высоких (0°C / +90°C) температур.
Конструкция электропривода рекомендована для морских перевозок, атомных электростанций, обеспечивает соответствие отраслевым стандартам.
При необходимости возможно переключение на ручное управление с помощью отключаемого маховика (кроме серии AS). Класс изоляции двигателя H.
Благодаря режиму S4 50%/100% электропривод поддерживает до 1800 пусков в час в процессах позиционирования и регулирования.
Предусмотрен потенциометр для индикации: выберите один из стандартных потенциометров на 1000 Ом, 4 Вт с линейностью +/- 0,25% для одинарной или двойной индикации.
Датчики положения: датчики положения типа Posigam или Modugam, обеспечивающие выходные сигналы 4–20 мА для позиционирования или модуляции и принимающие входные сигналы 4–20 мА.
Электропривод серии NA
Четвертьоборотные приводы предназначены для управления шаровыми кранами и дроссельными клапанами. Прочная и надежная конструкция с множеством стандартных функций и широким набором опций.
В комплект каждого устройства входят два дополнительных переключателя, нагревательный элемент и визуальный индикатор положения.
Серия NA способна выдерживать суровые морские условия, отличается прочной и долговечной конструкцией. Корпус изготовлен из литого под давлением алюминия с защитой IP67.
Версия Atex серии NA поставляется по запросу. Соответствует строгим стандартам безопасности при работе в потенциально взрывоопасных средах.
Гидравлические приводы — серия ARES (DA и SR)
Гидравлические приводы Ghibson (серия ARES) разработаны для промышленного применения.
Вращение на 90° ±5°, компактная конструкция, регулировка хода в обоих направлениях вращения, двойного или одинарного действия с пружинным возвратом.
Компактная конструкция гидравлических приводов Ghibsons обеспечивает легкую интеграцию в ограниченное пространство, что делает их универсальным выбором. Более того, возможность регулировки хода в обоих направлениях вращения позволяет выполнить точную настройку в соответствии с конкретными эксплуатационными требованиями. Все движущиеся части смазаны сверхпрочной смазкой, поэтому регулярное техническое обслуживание или смазка не требуются.
Гидравлический привод типа ARES
Гидравлические приводы типа ARES от Ghibson включают:
- Тип ARES DA: Двойного действия.
- Тип ARES SR: Одностороннего действия
Для одностороннего действия в зависимости от желаемого крутящего момента можно выбрать два типа пружинного блока:
- СРА с пониженной тягой
- СРБ с максимальной тягой
Предусмотрено ручное и аварийное управление. Есть коробки концевых выключателей с большим выбором положений регулировки. Гидравлический контур с электромагнитными клапанами, электрогидравлической системой подачи для контроля и управления клапанами.
