Grant Prideco

.

Grant Prideco – известная компания, входящая в группу компаний NOV. Производитель качественных труб для бурения, колонн, реализует полную линейку комплектующих для добывающей, нефтегазовой отрасли.

Трубы для буровых работ

Grant Prideco

Grant Prideco предлагает широкий ассортимент труб для различных применений – от вертикального бурения до глубоководного и геотермального бурения. В ассортименте большой выбор труб для бурения собственной запатентованной разработки бренда, до труб стандарта API, утяжеленных и тяжелых труб, других аксессуаров для бурильных колонн.

Бренд предлагает большой выбор решений с широким ассортиментом соединений и марок для всех этапов бурения.

Марки материалов для изготовления труб гарантируют высокие эксплуатационные характеристики и надежность. Высокопрочные сплавы помогают бурить безопаснее и глубже благодаря уменьшенной нагрузке на крюк и улучшенной гидравлике. Марки труб для эксплуатации в кислых средах обеспечивают высокие эксплуатационные характеристики, противостоят сульфидному растрескиванию под напряжением (SSC), помогая безопасно и эффективно бурить в суровых условиях среды повышенной кислотности.

Тяжелые трубы для бурения

Grant Prideco

Тяжелые трубы бренда Grant Prideco гарантирует постепенный переход от стандартной трубы к утяжеленной. Труба (HWDP) повышает усталостную прочность колонны.

В ассортименте 3 варианта тяжелых труб для бурения: Standard, Tri-Spiral и Spiral-Wate в нескольких вариантах исполнения — для обычных и тяжелых условий эксплуатации.

Эта труба средней массы с толщиной стенки примерно 1 дюйм и помогает предотвратить концентрацию напряжений в верхней части секции удлинителя. Обеспечивает бурение на высоких оборотах, снижая крутящий момент и прихват при перепадах показателей давления.

Эта марка труб рекомендована для направленного бурения. Поскольку эта труба легко сгибается, она упрощает контроль направления и сводит к минимуму проблемы, связанные с усталостью соединений, которые часто возникают при бурении под большим углом или горизонтальном бурении.

В скважинах с увеличенным отходом от вертикали и горизонтальных скважинах высокопрочную буровую трубу часто используют высоко в скважине для приложения веса к долоту. Это особенно актуально для скважин, в которых отношение общей вертикальной глубины к общей измеренной глубине низкое.

Grant Prideco разработала систему Tri-Spiral HWDP для таких применений, как бурение с увеличенным отходом от вертикали и горизонтальное бурение, она хорошо подходит для скважин, требующих дополнительной очистки ствола скважины и устойчивости к короблению.

Сильные изгибающие напряжения и контакт отверстия со стенкой уменьшаются за счет трех спиральных высадок, расположенных на одинаковом расстоянии между бурильными замками. Высаженная конструкция помогает повысить устойчивость к продольному изгибу, уменьшить дифференциальное прихватывание, а также уменьшить крутящий момент и сопротивление. Спиральное расположение выступов также помогает отодвинуть шлам от нижней части скважины для лучшей очистки скважины.

Spiral-Wate HWDP от Grant Prideco экономит время и снижает затраты на бурение, особенно в тяжелых условиях бурения. Spiral-Wate спроектирован так, чтобы выдерживать максимальные нагрузки.

Компоненты промежуточной бурильной колонны постоянно подвергаются самым тяжелым задачам в бурении. Критическая переходная зона между жесткими, тяжелыми утяжеленными бурильными трубами (при сжатии) и легкой, более гибкой бурильной трубой (находящейся в состоянии растяжения) может оказаться слишком большой для обычных толстостенных бурильных труб.

Уникальная запатентованная конструкция Spiral-Wate уменьшает проблемы дифференциального прилипания, минимизирует износ и улучшает циркуляцию. Точное выравнивание замков снижает чрезмерный износ замков, что приводит к увеличению срока службы и снижению усталости.

Утяжеленные бурильные трубы

Grant Prideco

Улучшите конструкцию колонны с помощью утяжеленных труб Grant Prideco. Эта серия труб, предназначена для приложения веса к буровому долоту и перекачивания буровых растворов. Представляют собой цельные толстостенные соединения, изготовленные из цельного прутка модифицированной легированной стали. Твердые стержни подвергаются закалке и отпуску для получения необходимых механических свойств, а затем трепанируются, протачиваются и нарезаются резьба. Утяжеленные бурильные трубы бывают гладкими или спиральными. Спиральные удлинители имеют канавки, обработанные на внешней поверхности, которые способствуют равномерному потоку бурового раствора по диаметру удлинителя, выравнивая давление и уменьшая возникновение дифференциального прихвата.

Утяжеленные трубы Grant Prideco изготавливаются из очищенной стали AISI 4145H и поставляются в состоянии после прокатки (возможны альтернативные варианты отделки поверхности). УБТ трепанируются и доводятся до соответствия спецификации API. 7-1. Процессы полномасштабной термообработки гарантируют, что механические свойства соответствуют спецификациям API или превосходят их. Требования 7-1. Диапазон твердости 285–341 по Бринелю и минимальная ударная вязкость по Шарпи с V-образным надрезом 40 фут-фунт при 70 F гарантированы на глубине 1 дюйм ниже поверхности.

Отслеживание материала удлинителя и технологического процесса поддерживается от получения сертифицированного сырья до завершения всего производства. Серийные номера выбиты на корпусах удлинителей.

Соединения Grant Prideco Delta для бурильных труб

Grant Prideco

Соединения Grant Prideco Delta с улучшенной производительностью, чем серия XT, отличаются простотой использования и меньшими затратами на обслуживание соединений API.

Delta принадлежит к тому же сегменту крутящего момента, что и серия XT, и обеспечивает те же гидравлические характеристики. Благодаря оптимизации конструкции и балансировке напряжений повышенная усталостная прочность соединения исключает необходимость холодной прокатки соединений.

Delta гарантирует:

  • экстремальный крутящий момент (на 20 % больше XT) для разработки скважин с увеличенным отклонением по вертикали;
  • модернизированную гидравлику (снижает потери параметров давления примерно на 40 % если сравнивать со стандартом с API) для увеличения скорости работ за счет высокой мощности, качественной очистки скважины;
  • обтекаемую конструкцию, которая позволяет применять трубы больших диаметров, снижая показатели вибрации, повышая качество скважины;
  • простоту в использовании и низкая стоимость обслуживания.

Благодаря глубокому врезанию, большему количеству витков, задействованных при вращении, и уменьшенной длине свободного ключа на внешнем диаметре муфтового замкового соединения соединение Delta так же легко использовать, как и соединение API.

Благодаря скорости соединения до 50 % по сравнению с соединением XT, Delta экономит до 4 секунд на каждом соединении и развинчивании. Это наиболее сбалансированное соединение для бурильных труб с улучшенными характеристиками. Благодаря более мягким критериям контроля и увеличению на 50 % возможностей повторной обработки соединения Delta демонстрирует низкий уровень повторной резки и требует на 30 % меньше материала для повторной резки. Мониторинг первых 108 000 проверок соединений показал, что Delta требует в 3,1 раза меньше повторных обрезок, чем XT, что означает более низкие затраты на ремонт, меньшее количество перемещений труб для ремонта и просто меньшее количество труб, необходимых на случай непредвиденных обстоятельств.

Соединения ХТ

Grant Prideco

Оригинальные высокопроизводительные поворотно-плечевые соединения для экстремальных условий бурения

Соединение Grant Prideco eXtreme Torque (XT) — это высокопроизводительное соединение с поворотным буртиком, для труб диаметром от 23⁄8 до 65⁄8 дюйма. Конструкция с двумя уступами второго поколения с запатентованным профилем резьбы, обеспечивает модернизированную гидравлику и высокий крутящий момент. XT позволяют применять трубы большего размера для глубоководного бурения и бурения с большим отклонением от вертикали.

Соединения XT имеют запатентованную конструкцию резьбы с большим радиусом основания, что гарантирует повышенную усталостную прочность, чем API, даже при повышенном рабочем крутящем моменте. Холоднокатаные нити повышают способность противостоять усталостным процессам металла.

XT рассчитано на высокий крутящий момент, чем двуплечие соединения первого поколения. Даже в более обтекаемой конфигурации XT обеспечивает на 70 % больший крутящий момент, чем API. Эта дополнительная прочность соответствует необходимому крутящему моменту для бурения с увеличенным вылетом или в условиях с более высокими требованиями к производительности.

Повышенная прочность XT на кручение позволяет оптимизировать размеры бурильного соединения, что соответствует прочности на кручение тела трубы. Его можно сконфигурировать с меньшим наружным диаметром и большим внутренним диаметром без ущерба для крутильной способности, что способствует улучшению гидравлики бурильной колонны. Соединения XT облегчают использование бурильных труб большего размера в установочном отверстии, например, бурильных труб диаметром 57⁄8 дюйма с бурильной трубой XT 57 в диаметре отверстия 81⁄2 дюйма. Это обеспечивает улучшенную гидравлическую эффективность, лучшую очистку скважины и большую прочность на изгиб без ущерба для прочности на кручение.

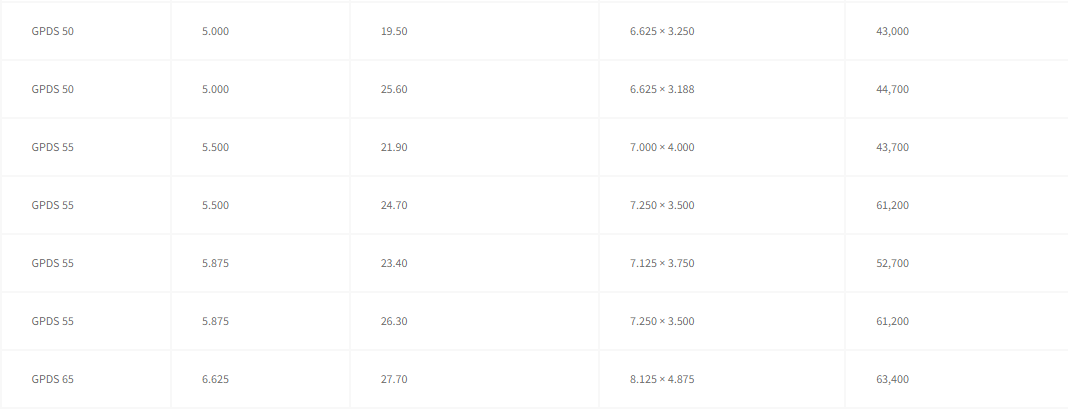

Соединения GPDS и EIS

Grant Prideco

Grant Prideco

Соединения Grant Prideco с двойным уступом и EIS обеспечивают повышенную производительность и взаимозаменяемость с поворотно-уступистыми соединениями API.

Соединения Grant Prideco Double Holder (GPDS) и EIS – соединения бурильных замков с поворотным заплечиком, доступные для бурильных труб диаметром от 23⁄8 до 65⁄8 дюйма. Оба соединения универсальная альтернатива стандартным конструкциям соединений API. Требуются рабочий крутящий момент и допуск на износ замков, они полностью взаимозаменяемы с соответствующими аналогами API NC или FH. GPDS и EIS — это соединения, с увеличенной крутильной способностью, позволяют создавать обтекаемые конфигурации и выдерживают больший износ замков, чем арматура по стандарту API с поворотными буртиками.

Оптимизированные соединения GPDS и EIS обеспечивают на 20–50 % больший крутящий момент, чем поворотно-уступные соединения API тех же размеров. Дополнительная прочность обеспечивает необходимый крутящий момент для бурения на большую глубину или в более сложных условиях.

Соединения GPDS и EIS значительно продлевают срок службы соединения, допуская больший износ наружного диаметра из-за повышенной способности к скручиванию.

Хотя соединения аналогичны другим соединениям API, они включают в себя внутренний вторичный крутящий момент. Оба используют одну и ту же форму резьбы и взаимозаменяемы со своими аналогами API-соединения. Вторичный моментный заплечик двузаплечего штифта выходит за пределы заплечика в задней части соединения коробки API. Точно так же штифт API будет соответствовать двуплечей коробке. «Взаимозаменяемость» означает, что соединения будут сопрягаться, работать и функционировать; однако свойства производительности будут ограничены свойствами соединения API. GPDS и EIS не являются взаимозаменяемыми.

Повышенная прочность на кручение соединений GPDS и EIS позволяет оптимизировать размеры бурильного соединения, более подходящие для прочности на кручение тела трубы. Оба соединения могут быть сконфигурированы с меньшим наружным диаметром и большим внутренним диаметром по сравнению со стандартными соединениями API, что способствует улучшению гидравлических характеристик. Конструкция GPDS и EIS также обеспечивает истинную идентификацию заподлицо через сопряженный узел бурильного замка. Зазора или изменения внутреннего диаметра от муфты до штифта нет, что создает более плавный поток жидкости с меньшей турбулентностью и исключает возможность попадания цемента и шлама.

uGPDS — это усовершенствованная версия соединения GPDS, обеспечивающая либо более высокий крутящий момент, либо улучшенную гидравлику. Соединения uGPDS взаимозаменяемы с GPDS и API.

API-соединения

В дополнение к запатентованным технологиям Grant Prideco также производит соединения с поворотным буртиком по лицензии API:

  • нумерованные соединения (НЗ);
  • полное отверстие (FH);
  • API Regular;
  • PAC;
  • OH;
  • SL.

Соединения API – экономичный вариант, когда не обязательно требуется высокий крутящий момент двуупорного соединения (компоненты компоновки низа скважины, утяжеленные бурильные трубы, тяжелые бурильные трубы, посадочные колонны и т. д.).

Спецификации продуктов, оснащенных этими соединениями бурильной колонны, можно найти в последних редакциях API Спецификация 5 DP, Спецификация 7-1 и 7-2.

Соединения API. Все соединения API (обычные, НЗ, H90 и PAC) соответствуют спецификации API.

Фосфатное покрытие. Все соединения фосфатированы для повышения стойкости к истиранию.

Функции снятия напряжений — канавка для снятия напряжений на штифте API и задняя часть корпуса API уменьшают частоту усталостных отказов. Эти особенности повышают гибкость соединения и уменьшают концентрацию высоких напряжений, которые обычно возникают вблизи конца резьбы. Элементы снятия напряжения обработаны в соответствии со спецификацией API.

Соединение GT-M

Grant Prideco

Соединение GT-M представляет собой газонепроницаемое соединение с низким крутящим моментом, идеально подходящее для использования на интервенционных стояках.

Запатентованное соединение GT-M – специальная версия соединения XT-M, первого в отрасли газонепроницаемого поворотно-уступчатого соединения, рассчитанного на давление. Соединение GT-M оснащено радиальным внутренним уплотнением типа «металл-металл», а внешний торсионный буртик обеспечивает вторичное уплотнение.

Внутреннее металлическое уплотнение создается за счет радиального взаимодействия, что снижает воздействие растягивающей нагрузки. Способен выдерживать жидкости и газы под высоким давлением, на целостность уплотнения не влияют многочисленные замыкания и разрывы соединения.

Преимущества:

  • GT-M доступно только для размера 65⁄8 дюйма;
  • GT-M не имеет внутреннего крутящего выступа, что обеспечивает меньший крутящий момент;
  • соединения GT-M рассчитаны на внутреннее давление 1034 бар и внешнее давление на 517 бар;
  • благодаря большому внутреннему диаметру бурильные колонны GT-M хорошо подходят для использования на стояках изобретения.

Соединения GT-M не являются взаимозаменяемыми с другими соединениями с поворотным буртиком.

DMEnergy обеспечит поставку необходимого сортамента труб бренда, комплектующих для бурения в соответствии с указанной спецификацией.
