Компания Inbal Valves динамичный, признанный во всем мире производитель продвинутых регулирующих клапанов и систем. С 1971 года компания разрабатывает, проектирует, производит автоматические регулирующие клапаны и системы для промышленных, производственных, сельскохозяйственных отраслей.
Клапаны бренда широко применяются для установки на офшорных платформах, в процессах нефтепереработки, хранения нефти, газа и химических веществ, в судостроении, на объектах производства электроэнергии. В 1974 году компания Inbal Valves революционизировала индустрию регулирующих клапанов, представив первый в мире автоматический регулирующий клапан без движущихся механических частей.
Ассортимент продукции бренда Inbal Valves
Продукция компании Inbal Valves – это обширный ассортимент автоматических регулирующих клапанов, произведенных в широком диапазоне размеров и высококачественных сплавов. Клапаны Inbal используются в системах пожарной защиты, водоснабжения, водоочистки и водопотребляющих отраслях, таких как сталелитейные заводы, целлюлозно-бумажные комбинаты, системы кондиционирования воздуха и системы орошения
Все клапаны Inbal подходят для установок с рабочим давлением до 21 бар, представлены в ассортименте типоразмеров от 40 до 300 мм с резьбовыми, фланцевыми, вафельными или сегментными соединениями.
Трим управления в стандартной комплектации изготовлен из нержавеющей стали и латуни с никель-хромовым покрытием.
Клапаны Inbal изготовлены из высокопрочного чугуна и стали, с эпоксидным защитным покрытием. Можно заказать клапаны по индивидуальным характеристикам из дополнительных материалов, включая литую и нержавеющую сталь, бронзу, никель алюминиевую бронзу и титан. По запросу возможно нанесение двойного эпоксидного защитного покрытия для соленой воды и транспортировки высоко коррозийных сред.
Клапаны Inbal внесены в список Underwriters Laboratories (UL), одобрены Factory Mutual (FM) и одобрены типом Регистра Ллойда (LR), Американского бюро судоходства (ABS), Bureau Veritas (BV) и Det Norske Veritas Germanischer (DNV GL).
Номер модели клапана Inbal состоит из нескольких цифр и букв, которые обозначают различные критерии – серию, тип впускного и выпускного, сливного выхода, конфигурацию трима, тип управления, тип обслуживания и дополнительный функционал.
Клапаны подходят для использования в агрессивных средах, характерных для объектов нефтехимической промышленности. Все модели клапанов отличаются высокой стойкостью к коррозийным процессам, окислению, воздействию агрессивных сред.
Клапаны Inbal идеально подходят для использования в солоноватой или морской воде, а также в различных морских применениях, таких как производственные платформы, буровые установки, плавучие резервуары для хранения.

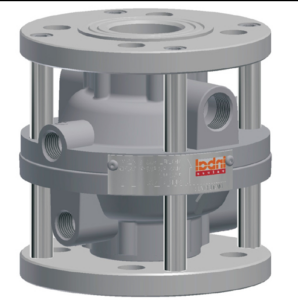

Осевой клапан производства Inbal Valve с рукавным приводом (N.M.M.P.)
Представляет собой осевой клапан с манжетным приводом, предназначенный для автоматического регулирования потока жидкой неагрессивной среды.
Ключевые особенности и характеристики модели:
- Эта концепция конструкции клапана была представлена компанией Inbal Valves в 1974 году, что произвело революцию в индустрии регулирующих клапанов. Единственной подвижной частью при работе клапана Inbal является усиленная втулка, которая образует водонепроницаемое уплотнение с устойчивым к коррозии сердечником.
- После снятия управляющего давления клапан Inbal открывается мгновенно, но очень плавно, чтобы предотвратить гидроудар в системе трубопроводов.
- Клапан Inbal из стандартного материала рассчитан на давление 21 бар, для работы требуется минимальное давление в линии 1,5 бар.
- Клапан Inbal выдерживает резкие и продолжительные перепады давления, исключает ложные срабатывания отсечки.
- В стандартной комплектации клапаны Inbal состоят из соединительных монтажных оконцовок из ковкого чугуна и стального корпуса, покрытых эпоксидной смолой. Есть модели для эксплуатации в сложных условиях из других материалов – литая или нержавеющая сталь, бронза, никель-алюминиево-бронза и титан.
Клапаны данной модели широко используются в системах противопожарной защиты в качестве регулирующего клапана.
Модели клапанов Inbal для морской и солоноватой воды
Клапаны Inbal хорошо подходят для использования в соленой или солоноватой воде благодаря уникальной конструкции и разнообразию материалов и покрытий.
Inbal Valves предлагает широкий ассортимент моделей, подходящих для использования с соленой водой.
Cерия 700DG
В эту серию входят такие модели, как 711DG, 716DG, 733DG, 736DG, 766DG и 799DG. Эти клапаны представляют собой осевые клапаны с манжетным приводом, предназначенные для работы в качестве регулирующих клапанов в системах противопожарной защиты.
Их можно использовать в качестве дренчерных, предварительных, сухотрубных, дистанционного управления и других типов регулирующих клапанов.
Клапан Inbal из стандартного материала рассчитан на давление 21 бар, требуется минимальное давление в линии 1,5 бар.
Конструкция, разнообразие материалов и покрытий делают автоматический клапан управления водой Inbal идеально подходящим для использования с солоноватой или морской водой, аналогичной той, которая встречается на химических и нефтехимических предприятиях или на морских платформах. Его также можно использовать в качестве регулирующего клапана пенообразователя в системах пена/вода.
Автоматический клапан регулирования подачи воды Inbal серии 700DG представлен модельным рядом в типоразмерах от 40 мм до 300 мм.
Клапаны имеют резьбовые, фланцевые или межфланцевые входные и выходные монтажные соединения.
Стандарты на соединения включают NPT или BSPT для резьбового соединения, ANSI B16.5, класс 150 и 300, ISO 7005 — PN10, 16 и 25, BS 10, AS 2129, Jis B 2212, 2213, 2214, для фланцевого соединения, ANSI/AWWA C606-87 для рифленого соединения и соответствует всем вышеуказанным стандартам для бесфланцевого соединения.
Дренчерные клапаны Inbal
Дренчерный клапан Inbal представляет собой осевой клапан с приводом от давления, с приводом от рукава. Разработан на основе базовых концепций, имеет встроенный привод для работы в качестве регулирующего клапана в системах противопожарной защиты.
Система Inbal Deluge используется в зонах и объектах с высокой степенью опасности и наличием большинства легковоспламеняющихся жидкостей, таких как нефтяные и газовые платформы, FPSO, электростанции, авиационные ангары и химические заводы, которые содержат горючие или легковоспламеняющиеся материалы, требующие большого количества воды для контроля. быстро развивающийся пожар.
Дренчерный клапан Inbal с пневматическим приводом
Этот клапан специально разработан для систем противопожарной защиты, приводимых в действие пневматической системой обнаружения и выпуска. Автоматический клапан управления водой Inbal, используемый в этой дренчерной системе, представляет собой осевой клапан с манжетным приводом, предназначенный для использования в системах противопожарной защиты.
Клапан предварительного действия Inbal, без блокировки, с пневматическим приводом. В этом клапане используется сухотрубный клапан Inbal и пневматическая пилотная система. Клапан Inbal может быть открыт либо путем вплавления закрытой спринклерной головки в сухой спринклерный трубопровод, либо с помощью пневматической системы выпуска.
Пневматические приводы преобразуют энергию, обычно в виде сжатого воздуха, в механическое движение. Пневматические приводы являются высоконадежными, эффективными и безопасными источниками управления движением, что делает их популярными во многих отраслях. Рекомендуются к установке для автоматизации открытия и закрытия клапанов, а также в промышленности, где существует риск возгорания . Тот факт, что они не требуют для работы подключения к электросети, делает эти устройства востребованными в областях, где недопустимо искрение и возгорание.
Клапан поддержания/предохранения давления Inbal модель 799-S
Клапан предназначен для автоматического поддержания максимального заданного давления на входе независимо от изменений входного потенциала или скорости потока.
Клапан сброса/поддержания давления Inbal серия 700D-01S03
Этот клапан специально разработан для поддержания давления (противодавления) в системах противопожарной защиты. Он автоматически поддерживает максимальное заданное давление на входе независимо от колебаний потенциала на входе или изменений параметров сброса.
Клапан предотвращения скачка давления Inbal модель XXX-KA
Этот клапан предотвращает скачки давления или волны, вызванные быстрыми изменениями скорости потока в водной системе.
Дренчерный пилотный клапан Inbal, модель 291-08
Представляет собой двухходовой клапан c пневматическим управлением давлением, активируемой диафрагмой, регулируемым подпружиненным гидравлическим реле со
встроенным запирающим механизмом. Пилотный клапан Inbal 291-08 — вспомогательное устройство. относится к клапанам контроля давления дистанционного управления, для которых требуется гидравлический, пневматический или электрический привод. Функция пилотного клапана заключается в приведении в действие клапана Inbal при
освобождение регулятора давления. Как только управляющее давление падает ниже заданного уровня, модель 291-08 срабатывает на открытие и остается в зафиксированном открытом положении. Пилотный клапан не будет закрыт даже если управляющее давление восстановится, если его не перезагрузить.
Пилотный клапан предназначен для открытия при падении давления до 1 бара.
Дренчерные системы Inbal
Разработаны с использованием различных моделей клапанов, имеют разные технические и эксплуатационные характеристики.
Серия клапанов Inbal включает серии 500, 700 и 8001.
Клапаны имеют резьбовые, фланцевые, рифленые или пластинчатые входные и выходные концы. Сливной конец может быть без дренажного отверстия, с впускным и выпускным сливными отверстиями или только с выпускным сливным отверстием. Конфигурация трима может быть стандартной, для морской/солоноватой воды или для пенообразователя.
Тип управления – с управлением насосом давления/расхода/уровня регулирующего клапана или с дистанционным, ручным управлением.
Дополнительные функции включают в себя противоколонный пилотный клапан, акселератор, контроль скорости закрытия, аварийное реле давления, автоматическую систему слива конденсата, контроль скорости открытия, сигнализацию водяного двигателя1.
Например, дренчерный клапан Inbal с гидравлическим приводом серии 700D/DG/DX разработан для систем противопожарной защиты, приводимых в действие системой обнаружения и выпуска с помощью мокрых пилотных спринклеров или гидравлического ручного управления.
Дренчерная система Inbal серия 800
Представляет собой линейный клапан с мембранным приводом. Предназначена для работы в широком диапазоне условий эксплуатации и может выдерживать очень высокий перепад давления и широкий диапазон условий потока.
Клапан состоит из трех частей: впускного и выпускного концов и диафрагмы. Диафрагма является единственной движущейся частью, а также служит механизмом уплотнения.
Может эксплуатироваться в качестве основного двухпозиционного клапана или клапана дистанционного управления, регулирования давления, электромагнитного управления и клапана регулирования расхода.
Клапан имеет очень высокие стандарты производительности в широком диапазоне расходов и линейных давлений.
Компания DM Energy осуществляет регулярные официальные поставки оригинальной запорной арматуры и дренчерных систем, клапанов бренда Inbal Valves непосредственно со склада производителя. Обеспечиваем оперативные поставки оборудования по всей территории РФ по оптимальным, разумным ценам. Предоставляем всю необходимую техническую документацию, сертификаты соответствия, официальные гарантии завода производителя запорной арматуры.
