Общепризнанный лидер в производстве промышленной ЗРА Rotork специализируется на обслуживании нефтегазового сектора, добывающей промышленности. Также в ассортименте компании представлено много моделей запорно-регулирующей арматуры и автоматики для эффективного контроля сетей водоснабжения, процессов в энергетике.
Клапаны для сброса избыточного давления производства Rotork
Предохранительные (отсечные) клапаны серии VRP
В ассортименте представлено две модели конструкций для систем с повышенными параметрами давления жидкостей и газа, небольшим расходом — VRP-032. Конструкция клапана для сетей низкого давления, отличающихся высокой пропускной способностью – модель VRP-048
Пластичность и коэффициент сопротивления эластичного уплотнения гарантировано исключает риски протечек при повторной посадке после открытия/закрытия клапана. Противодавления порта вентиляции скоординировано с потерей давления сброса, поэтому потери рабочего давления на клапане сброса минимальны.
Рабочие нагрузки регулировочной пружины не влияют на седло клапана, позволяя продлить термины эксплуатации, снизить естественный износ.
Пропорциональные отсечные клапаны VRT
Предельное давление – 1300 бар
Производительность – до 2 литров в минуту при избытке давления в пределах 10%
Предельно допустимое противодавление – максимум 100 бар
Для систем перекачки жидкостей, характеризующихся высоким тепловым расширением. Также могут применяться как сбросные предохранительные клапаны в сетях с низким расходом.
Гарантирована нулевая потеря давления. Предусмотрена энергономичная конструкция регулировочного винта.
На параметры давления сброса противодавление не оказывает влияния.
Могут применять для растворов, жидкостей с разной вязкостью, в том числе нефтепродуктов и гликолевых растворов.
Предохранительный (отсечной) клапан VRX
Предельное давление – 1035 бар
Производительность – для предохранительного клапана 8 литров в минуту, для интегрированного обратного клапана 32 литра в минуту, сброс срабатывает при превышении давления выше заданных параметров на 10 процентов.
Конструкция со встроенными клапанами этой модели пропорционального клапана разработана специально для работы в устье скважин. Для работы нет необходимости в подключении выхлопного отвода.
Пневматически манифольды и клапаны Rotork
Контрольная запорная арматура безопасности для применения в нефтяной и газовой отраслях. Изготовлено из очищенной нержавеющей стали, отличается высокой стойкостью к коррозии, воздействию агрессивных растворов и газов.
Бренд предлагает эффективные решения по контролю и управлению клапанами и приводами на стационарных и морских нефтедобывающих объектах.
Система сброса Midland-ACS OPD Rotork
Температура -20 ºC до +80 ºC
Низкотемпературные варианты моделей рассчитаны на работу в сложных условиях при -50 ºC
Выходное давление 4 — 8 бар
Давление сброса 4,5 — 8,5 бар
Время отклика не более 30 секунд
Слив в ручном режиме при 20 бар
Автоматический сброс при 17 барах
Система надежно защищает оборудование от резких перепадов давления возникающего при аварийных ситуациях с регулятором, нештатных ситуациях при работе в экстремальных условиях при высоких нагрузках.
Функционал – автоматическое отключение, привод на одну четверть оборота и защищенные 2-х позиционный и регулирующий клапаны, линейный привод, измерительные датчики и реле.
Тарельчатые клапаны Rotork
Клапаны разработаны для применений с газообразными средами в сложных условиях эксплуатации. Материал основных узлов – сталь 316L. Уплотнения – нитрил, фторэластомеры и EPDM.
Обеспечивают оптимальную скорость потока. Предназначены для работы с агрессивными газами. Отраслевая сертификация и соответствие нормативам SIL. Предусмотрены модели для низкотемпературного режима эксплуатации.
Серия Rotork 1750
Путь потока — максимально 110 Cv
Давление на входе – максимум 12 бар
Разные монтажные подключения рассчитаны на конкретный температурный диапазон:
1/4 — 1 1/2 дюйма – диапазон -20 °C — +180 °C
2 дюйма – диапазон -20 °C — +80 °C
Конструкция для эксплуатации от -50 °C до +90 °C с монтажным подключением до 2 дюймов.
Предназначены для работы с малосернистыми, кислыми газами, а также гидравлическими, минеральными или водяными газами низкого давления.
Серия пилотов Rotork Midland-ACS
Температуры от -20 °C до +80 °C
Давление на входе до 12 бар
Поток до 110 Cv
Для работы с исполнительным оборудованием.
Электромагнитные пилоты Midland-ACS
Давление на входе до 12 бар
Поток до 110 Cv
Температуры -20 °C — +180 °C
Пилоты с механической регулировкой Midland-ACS 1750
Давление на входе до 10 бар
Поток до 402 литров в минуту при 6 барах с коррекцией в 1 бар
Применяются для управления цилиндром, имеют роликовое управление при помощи плунжера или рычага.
Конец хода привода определяется концевым переключателем.
Золотниковые клапаны производства Rotork
Небольшие золотниковые электромагнитные пилоты Midland-ACS сконструированы для работы с газообразными агрессивными средами.
Серия 1500
Поток при 6 барах с перепадом в 1 бар зависит от монтажного диаметра от 1000 до1200 литров в минуту. Максимальный поток при 6 бар, дифференциал 1 бар:
Температура -20 ºC — +180 ºC
Максимально допустимое давление 12 бар
Данная серия представлена разными вариантами конструкции пилотов – с пружинным возвратом, двойным пилотом, пилотным приводом и ручным сбросом.
Шиберные полуповоротные клапаны Rotork
Рабочие температуры -40°C — +70°C
Поток при 6 барах до 700 литров в минуту
Давление – максимум 10 бар

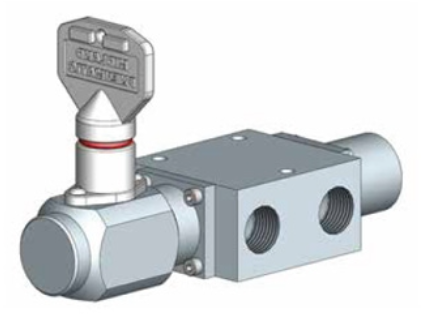

Четырехходовый клапан может регулироваться ключом, рычагом или переключателем. Система состоит из 4-х регулирующих пневмоклапанов Fluoslide. Исполнение – сталь 316L или легкий алюминиевый сплав.

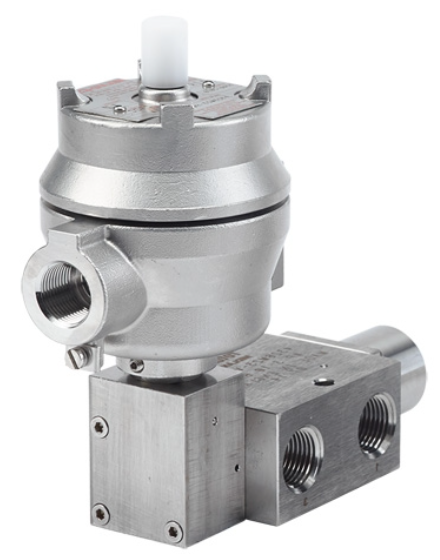

Пневмоклапаны электромагнитные производства Rotork
Поток до 11,2 Cv
Давление – до 50 бар
В ассортименте представлены клапаны прямого и непрямого действия. Конструкция разработана для сложных условий работы, в том числе во взрывоопасных зонах, для работы с агрессивными веществами.
Широко применяются в автоматике управлением устьем скважин, дроссельными клапанами, в системах управления турбинами, в ОВК, системах пожарной безопасности.
Конструктивные особенности и преимущества:
- угол поворота привода 360 градусов;
- большой выбор варианта отсечки – автоматический сброс, пружинный возврат, управление в ручном режиме;
- герметизация электромагнитных катушек;
- модели в пожаробезопасном исполнении устойчивые к воздействию высоких температур.
Стандарты SIL 3, IEC 61508, EN60730.
Компания DMEnergy обеспечивает регулярные поставки сертифицированной ЗРА непосредственно со склада ближайшего официального дистрибьютора с оптимизацией логистики, разумными оптовыми ценами.
