Siemens Process Instrumentation предлагает эффективные и точные измерительные решения для повышения эффективности производства и качества продукции. Измерительное оборудование легко интегрируется с современными решениями промышленной автоматизации и системами управления, что обеспечивает прозрачность и контролируемость процессов. В ассортименте бренда представлен большой выбор оборудования для измерения параметров давления, температуры, уровня, расхода, позиционеров и контрольно-защитной автоматики для различных промышленных и производственных отраслей.
Оборудование для измерения параметров давления Siemens
Устройства измерения давления Siemens адаптированы к конкретным требованиям промышленных приложений, обеспечивают необходимую точность измерений при работе оборудования, частично снижают избыточное давление.
Продукция сертифицирована по требованиям ATEX, IEC EX, FM, CSA, NEPSI.

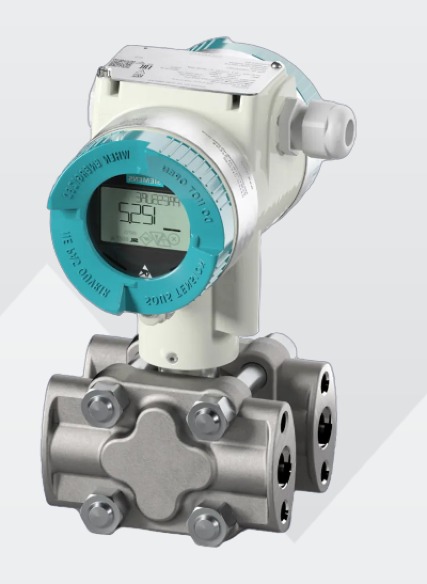

SITRANS P320/420
Точность 0,065 % (SITRANS P320), 0,04 % (SITRANS P420)
Время отклика до 105 мс
Измерительные ячейки от 20 мбар до 700 бар
Температура измеряемой среды от -40 °C до +100 °C
Устройства подходят для применений в таких отраслях, как химическая, нефтегазовая и энергетическая.
Датчики давления с дистанционным управлением, позволяют программировать все устройства из диспетчерской, а не каждый отдельный датчик на месте.

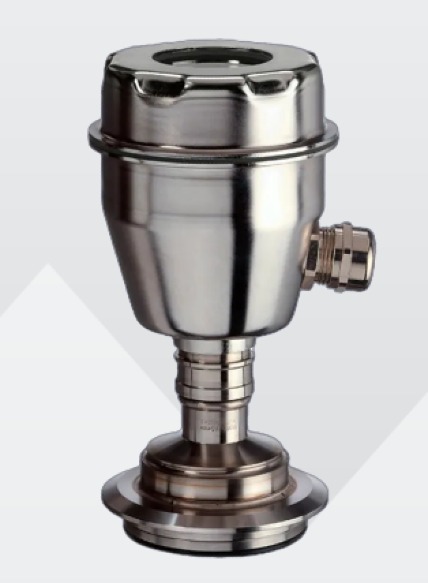

SITRANS P300
Точность ≤ 0,075 %
Диапазон измерения от 0 – 10 мбар до 0 – 400 бар
Обеспечивает точность измерений и надежность. Корпус из нержавеющей стали с паспортной табличкой, напечатанной лазером, широкий выбор гигиенических монтажных соединений обеспечивают безопасное применение прибора в пищевой промышленности, фармацевтических процессах.
Рекомендован для процессов степеней защиты IP68 и IP69K, очистки CIP/SIP, измерительных сред с высокой вязкостью.

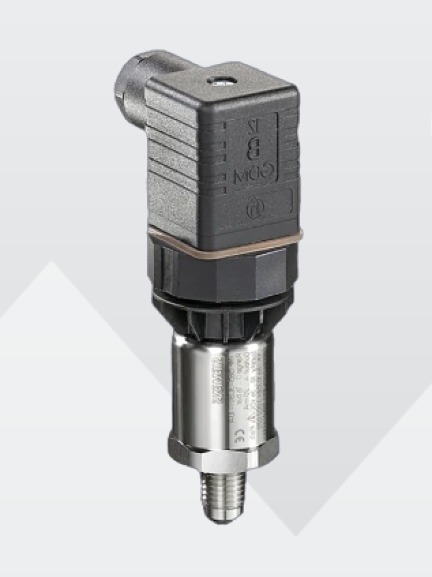

SITRANS P200, P210 и P220
Нелинейность ≤ 0,25 %
Диапазон измерения: манометрическое давление от 1 до 60 бар, от 0,6 до 16 бар абсолютного давления
SITRANS P210: манометрическое давление от 100 мбар до 600 мбар
SITRANS P220: манометрическое давление от 2,5 до 1000 бар.
Компактные однодиапазонные преобразователи для измерения абсолютного, избыточного давления. В этой серии используются два типа датчиков давления: два датчика из нержавеющей стали и один датчик с керамической диафрагмой. Это позволяет легко измерять технологическое, абсолютное и гидростатическое давление. Определенное давление опционально преобразуется в сигнал 4–20 мА или 0–10 В.
SITRANS P Compact
Точность ≤ 0,2 %
Диапазон измерения от 0 – 160 мбар до 0 – 40 бар
Аналоговый преобразователь для измерения абсолютного и относительного давления, разработанный для нужд пищевой/фармацевтической и биотехнологической промышленности.
Гигиеническая конструкция в соответствии с рекомендациями EHEDG, FDA и GMP.

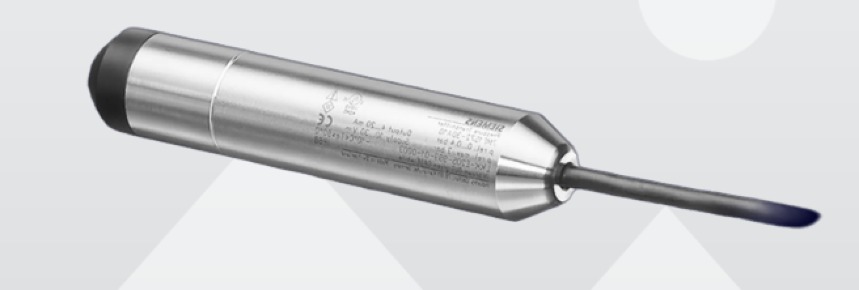

Датчик давления SITRANS LH100
Точность 0,3 %
Диапазон измерения от 0 – 3 м H2O до 0 –20 м H2O
Представляет собой скважинный зонд, преобразует пропорциональное уровню гидростатическое давление в стандартный сигнал 4–20 мА. Рекомендован для измерений уровня в бассейнах, контейнерах, каналах, плотинах. Корпус из нержавеющей стали и пьезорезистивный датчик с керамической мембраной адаптирован для широкого диапазона измерений. Есть модели во взрывозащитном исполнении.

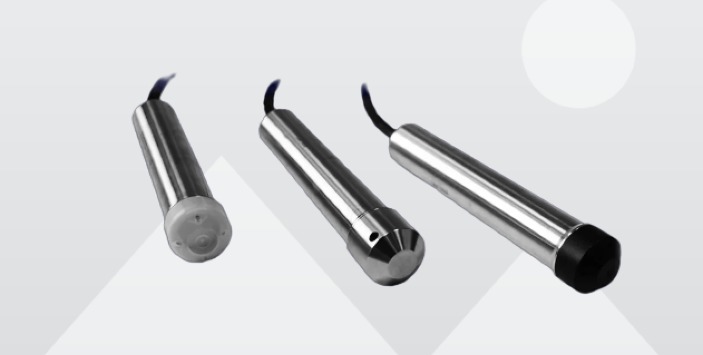

SITRANS LH300
Точность 0,15 %
Диапазон измерения от 0 –1 м H2O до 0 – 40 м H2O
Скважинный зонд для гидростатического измерения уровня с защитными колпачками из PPE, нержавеющей стали или ETFE. Преобразователь преобразует давление в стандартный сигнал 4–20 мА. SITRANS LH300 подходит для резервуаров, каналов и плотин, а также для систем питьевой воды благодаря корпусу из нержавеющей стали и пьезорезистивному датчику с керамической мембраной.
Оборудование для контроля температуры Siemens
Устройства по измерению температурного режима легко интегрируются, предназначены для различных промышленных и производственных процессов. Экстремальные условия? Искробезопасен? С всемирно признанными сертификатами? Siemens предлагает полный спектр датчиков и преобразователей температуры.
Датчики температуры
Датчики температуры SITRANS TS являются идеальной основой для точного и безопасного измерения температуры. Термометры сопротивления и термопары поддерживают широкий спектр применений в перерабатывающей промышленности.

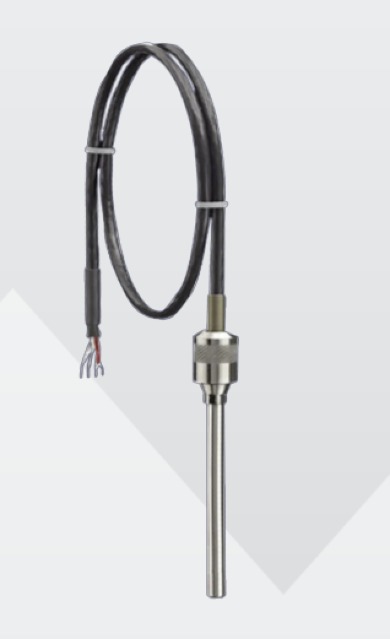

SITRANS TS100: с кабелем прямого подключения
Максимальная рабочая температура:
- Pt 100 Basic от -50 до +400 °C
- Pt 100 Расширенный от -196 до +600 °C
Термопара от -40 до +1250 °C
Конструкция линейки датчиков температуры SITRANS TS100 основана на кабеле с минеральной изоляцией (MIC), поддерживает широкий спектр применений. Благодаря компрессионным фитингам или паяным ниппелям установка проста. Датчики могут устанавливаться в нулевой зоне без необходимости использования дополнительной защитной гильзы.
SITRANS TS200 с разъемами прямого монтажа (M12, Lemo)
Максимальная рабочая температура:
- Pt 100 Basic от – 50 до +400 °C
- Pt 100 Расширенный от -196 до +600 °C
Термопара от -40 до +1250°С
Конструкция линейки основана на кабеле с минеральной изоляцией (MIC). Компрессионные фитинги или ниппели для пайки обеспечивают быстрый ввод в эксплуатацию. Предусмотрена возможность индивидуальной настройки благодаря модульной платформе. Есть взрывозащита, искробезопасность Ex i (IS) даже в зоне 0.

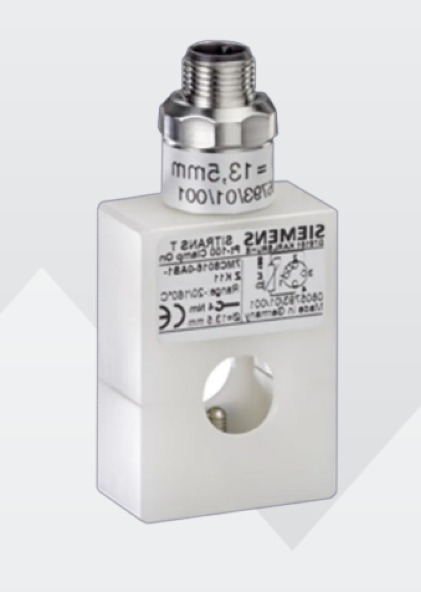

SITRANS TS300 модульная конструкция для пищевой, фармацевтической и биотехнологической промышленности
Максимальная рабочая температура:
- в трубе от –30 до +300 °С
- зажим от –20 до +160 °С
Разработан для использования в гигиенических целях. Преимущества накладной технологии оптимальны при небольших диаметрах труб: отсутствие сварки, нарушений процесса, возможность использования скребков, легкая разборка для повторной калибровки и все это с точностью измерения, сравнимой с точностью измерения встроенных датчиков.
SITRANS TS500
Максимальная рабочая температура:
- Pt 100 Basic от –50 до +400 °C
- Pt 100 Расширенный от –196 до +600 °C
Термопара от -40 до +1250 °C (в зависимости от типа термопары и защитной гильзы), от -40 до +100 °С (+85 °С с преобразователем).
Датчик температуры промышленного класса поддерживает широкий диапазон измерений: от базовых приложений до суровых условий эксплуатации. Модульная конструкция системы с защитной трубкой из трубчатого или цельного материала, удлинителем, соединительной головкой, дополнительным преобразователем или дисплеем позволяет использовать стандартные компоненты. Также доступны искробезопасные или взрывозащищенные конструкции.
Степень защиты IP54-68, в зависимости от типа соединительной головки и кабельного ввода.
Вставки SITRANS TS
Максимальная рабочая температура:
- Pt 100 Базовая от –30 до +400 °C
- Pt 100 Расширенный от –196 до +600 °C
Термопара от –196 до +1100 °С
Вставка TS используется в качестве запасной части для SITRANS TS500 или в качестве частичного компонента для создания законченных температурных узлов. Поставляется в европейском исполнении с керамической клеммной колодкой и свободными выводами или с установленным преобразователем.
Термопары доступны в версиях до 1250 °C и подходят для установки SITRANS TH320, SITRANS TH420, SITRANS TH400.
Терморезисторы доступны для дымовых газов и для влажных помещений (возможен монтаж для SITRANS TH100, SITRANS TH320, SITRANS TH420, SITRANS TH400).
Термогильзы SITRANS TS
Защитные трубки SITRANS TS thermowell благодаря большому разнообразию конструкций, длин и материалов обеспечивают точную подгонку. Длина труб до 1000 мм является стандартной, длина по индивидуальному заказу может быть настроена с точностью до миллиметра. Отдельная поставка трубы и датчика позволяет разделить конструкцию и оборудование на этапе проектирования. Материалы: 316L, углеродистая сталь, хастеллой, монель и другие защитные покрытия.
Преобразователи Siemens
Адаптированы к различным типам приложений, от простых до PROFIBUS и Foundation Fieldbus. Благодаря компактной конструкции передатчики можно использовать с недорогой соединительной головкой формы B, даже в версии с плоской крышкой, где она устанавливается вместо клеммного блока. Благодаря четкому функциональному позиционированию каждый пользователь найдет устройство, которое идеально соответствует его требованиям.
SITRANS TH100 Slim
Разработан для компактных термометров со встроенным преобразователем. Цилиндрический корпус из нержавеющей стали просто приваривается к основному корпусу термометра.
Для параметрирования используется программное обеспечение SIPROM T в сочетании с модемом для SITRANS TH100/TH200.
Преобразователь SITRANS TH100 Slim можно использовать в сочетании с компактными термометрами сопротивления Pt100 для измерения температуры во всех отраслях промышленности. Благодаря компактной конструкции его можно монтировать на любые конструкции.
Выходной сигнал представляет собой независимый от нагрузки постоянный ток от 4 до 20 мА, пропорциональный температуре.
Параметризация осуществляется через ПК с использованием программного обеспечения параметризации SIPROM T и модема для SITRANS TH100/TH200.
Измеренный сигнал, подаваемый термометром сопротивления Pt100 (2, 3 или 4-проводное подключение), усиливается во входном каскаде. Напряжение, пропорциональное входной переменной, затем преобразуется в цифровые сигналы с помощью мультиплексора в аналого-цифровом преобразователе. Они преобразуются в микроконтроллере в соответствии с характеристикой датчика и дополнительными параметрами (диапазон измерения, демпфирование, температура окружающей среды).
Подготовленный таким образом сигнал преобразуется в аналого-цифровом преобразователе в независимый от нагрузки постоянный ток от 4 до 20 мА.
Фильтр ЭМС защищает входные и выходные цепи от электромагнитных помех.
SITRANS TH200
Подходит практически для всех моделей промышленных термометров сопротивления и термопар. Программируется быстро и легко при помощи специального модема и загружаемого программного обеспечения SIPROM T. С помощью мультиметра значение контура 4–20 мА можно считать напрямую, без прерывания сигнала. Благодаря красно-зеленому диагностическому светодиоду всегда можно следить за измеренными значениями.
SITRANS TH300 с протоколом HART
Легко интегрируется с термометрами и термопарами, применяется для оценки датчиков сопротивления и милливольтовых сигналов. Значение контура 4–20 мА можно считывать напрямую и без прерывания сигнала с помощью мультиметра.
Измерение разности и среднего значения. Расширенная диагностика: индикатор сопротивления и счетчик времени.

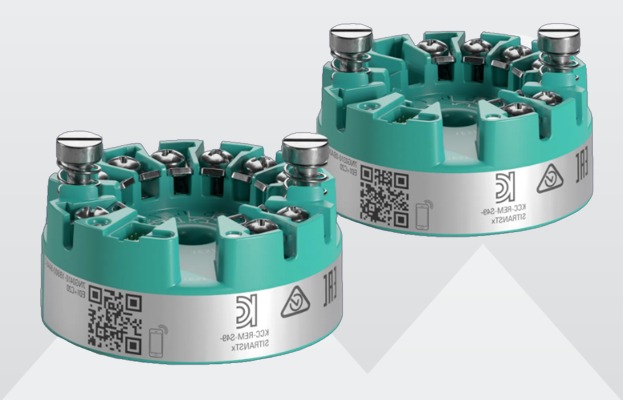

SITRANS TH320 и TH420
Рабочая температура:
- стандарт от -50 до +85 °C
- SIL от -40 до +80 °C
Интеллектуальное измерение температуры при любых условиях эксплуатации. Надежность гарантируется двойным входом датчика TH420, включая 4-проводное подключение датчика и функцию горячего резервирования. В случае выхода из строя датчика передатчик автоматически переключается на второй датчик, значения продолжают записываться плавно и без потерь.
Предусмотрена подстройка датчика (Callendar-van-Dusen) и обнаружение дрейфа датчика (только SITRANS TH420) для высокой точности и ускорения времени калибровки. Выдерживает красширенный температурный диапазон до -50°C и температурные режимы по сертификатам SIL2/3.
SITRANS TR и SITRANS TW
Универсальные передатчики для установки на DIN-рейку. Обеспечивают комплексные возможности диагностики и моделирования. При прямом подключении к контуру 4–20 мА устройства SITRANS TR не требуют дополнительного источника питания. Они устанавливаются в распределительных коробках или в диспетчерской рядом с технологическим процессом, что обеспечивает централизованный доступ ко всем подключенным точкам измерения.
SITRANS TR200
Температура окружающей среды от -40 до +85 °C
Подходит для большинства моделей термометров сопротивления и термопар, а также для оценки датчиков сопротивления и милливольтовых сигналов. Выход 4…20 мА.
SITRANS TR300 с протоколом HART
Температура окружающей среды от -40 до +85 °C
Значение контура 4–20 мА можно считывать напрямую и без прерывания сигнала с помощью мультиметра. Измеряет температуру при помощи линейного выходного сигнала.
Сертификаты ATEX, EAC Ex (ГОСТ), NEPSI.
Датчики SITRANS TR320 и TR420
Расширенный температурный диапазон до -50°C и сертификаты SIL2/3.
Надежность гарантирована двойным входом датчика TR420, включая 4-проводное подключение датчика и горячее резервное копирование. В случае отказа датчика преобразователь автоматически переключается на второй датчик, значения продолжают сохраняться.
Преобразователи для полевых условий эксплуатации Siemens
Благодаря защите IP67 SITRANS TF используются в средах, слишком агрессивных для других преобразователей.
Измеряют сигналы от термометров сопротивления, датчиков сопротивления, термопар и датчиков напряжения и преобразует сигнал в сигнал постоянного тока (HART) или сигнал шины (Profibus PA, Foundation Fieldbus или Wireless HART) в соответствии с характеристиками датчика.
SITRANS TF
Полевой преобразователь с защитой IP67 для тяжелого промышленного использования. Преобразует сигналы термометров сопротивления, термопар, сигналы Ом и мВ в независимый от нагрузки постоянный ток, соответствующий характеристике датчика, или цифровой сигнал в соответствии со стандартом полевой шины Profibus PA или Foundation Fieldbus.
Имеет прочный двухкамерный корпус из литого под давлением алюминия или нержавеющей стали. Предусмотрены тестовые клеммы для прямого считывания выходного сигнала без разрыва токовой петли. Выносной датчик предотвращает перегрев преобразователя, невосприимчив к вибрациям и колебаниям благодаря длинным горловинам и защитным трубкам
SITRANS TF320 и TF420
Конфигурацию можно выполнить быстро и легко с помощью SIMATIC PDM, портативного коммуникатора или дополнительного дисплея с кнопками. Оба преобразователя температуры отличаются надежностью, точностью.
Два независимых входа датчиков SITRANS TF420 имеют 4-проводное подключение датчиков с функцией горячего резервирования. В случае неисправности датчика преобразователь плавно переключается на второй датчик, значения будут непрерывно записываться без потери данных.
Калибровка датчика по методу Каллендара-ван-Дюзена плюс дополнительное обнаружение дрейфа датчика (только TF420) обеспечивают высокую точность, сокращение времени калибровки. Подходит для экстремальных условий температурного режима до -50 ° C.
Благодаря возможности HART 7 дополнительные диагностические данные могут передаваться непосредственно обслуживающему персоналу или, альтернативно, могут быть считаны непосредственно на дисплее.
В ассортименте компании также представлен большой выбор датчиков расхода, контроллеров промышленного отопления и другого измерительного оборудования.
Менеджер DMEnergy предоставит полную техническую информацию о поставляемой нашей компанией на правах официального представителя измерительной продукции бренда. Работаем со всеми регионами России, обеспечиваем гарантированные оперативные поставки сертифицированного оборудования Siemens на постоянной основе.
