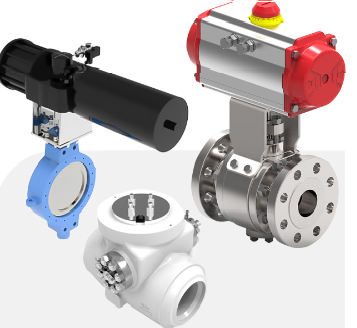

Trillium Flow Technologies

.

Запорная арматура и клапаны, известные под брендом Trillium разработки группы компаний. Узкая специализация каждого подразделения позволяет сосредоточиться на усовершенствовании и технологических инновациях конкретного отраслевого процесса. Ассортимент продукции чрезвычайно разнообразен запорная арматура для нефтехимических, газодобывающих и транспортных отраслей, промышленных предприятий, энергетических компаний, объектов атомной энергетики, коммунального хозяйства.

Шаровые клапаны производства Trillium

Trillium Flow Technologies

Сконструированы для сложных процессов, работы при больших нагрузках. Материалы клапанов подобраны с учетом специфика нефтегазодобывающей отрасли, энергетики. Увеличена прочность материалов на разрыв, повышена устойчивость к вибрации, ударам, высокой влажности, сжатию.

Все модели шаровых клапанов соответствуют регламенту ANSI:

  • модели, изготовленные методом ковки давление в пределе 8.6 310.3 бар;
  • для литых изделий параметры рабочего давления от 8.6 до 172.4 бар.

Рабочие температуры -196 °C —  816 °C

Клапаны плавающего типа Red Point шаровые (торцевой вход)

Специальное профилирование поверхностей выполнено для полной герметичности перекрытия клапана. Гибкие, эластичные уплотнения долговечны, выдерживают высокие нагрузки. Есть возможность подобрать материал уплотнения в зависимости от характеристик перекачиваемой среды. На выбор уплотнения из ТФМ, ПТФЕ, РПТФЕ, ПОМ и ПСТФЕ. В комплектации клапанов есть жесткие и мягкие седла.

Для криогенных процессов предусмотрен уникальный конструктив седла со специальным отверстием разгрузки непосредственно в шаре клапана. Повышенная устойчивость седла к высоким нагрузкам по давлению и температурам.

Клапаны плавающего типа Red Point (седло металл)

Монтаж в любом положении не влияет на плотную посадку седла и шарового механизма. Специальная прецизионная обработка поверхностей обеспечивает высокое скольжение, низкое трение.

Клапаны плавающего типа Red Point (седло эластичное, мягкое)

Trillium Flow Technologies

Возможен заказа продукции в разной комплектации с выбором материала седла и уплотнений. Клапаны с цельным корпусом рассчитаны на высокие нагрузки, монтажное подключение сверху. Раздельная конструкция клапана позволяет обеспечить боковое и торцевое подключение. Для специфических процессов предусмотрена конструкция со стержнем против выбросов и дополнительное антистатическое устройство.

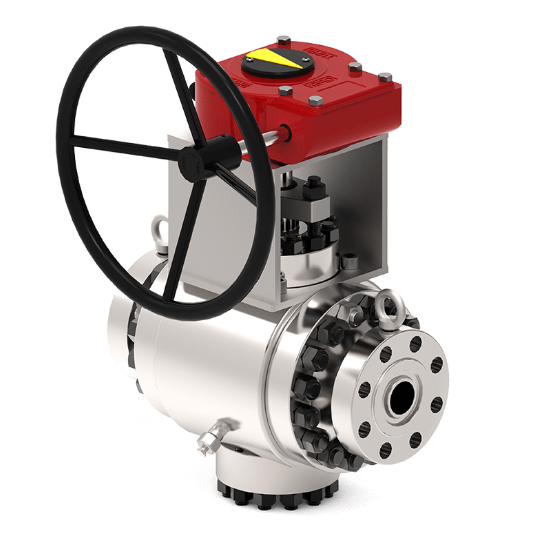

Клапаны шарового типа TRM (седло металл или мягкое)

Возможны разные варианты комплектации клапана: дополнительные уплотнения, в том числе инъекционные, утеплительный кожух, система дренажа и вентиляции.

Клапаны, оборудованные мягким седлом, могут иметь конструкцию с одинарным или с 2-мя поршнями. Выбор вариантов материала седла очень большой нейлон, девлон или графит, ТФМ, ПТФЕ, ПОМ и ПСТФЕ.

В каталоге компании есть варианты клапанов шарового типа с верхним входом и угловые, с углом поворота 90 градусов.

Дисковые клапаны (затворы) Trillium

Давление ASME в диапазоне от 150 до 600

Максимально допустимая температура 816 °C

Седло из металла гарантирует стойкость к высоким нагрузкам, давлению, температурам, отличную герметичность. Поворотный клапан с 3-х ходовым режимом работы позволяет максимально точно контролировать поток среды.

Соответствуют требованиям ASME, в том числе для атомной энергетики.

Клапаны обратные марки Trillium

Trillium Flow Technologies

Продукция представлена в широком ассортименте типоразмеров, пропускной способности, диапазонов давлений и температур.

Обратные клапаны для котлов

Давление по классу ASME в диапазоне 900 — 2500

Максимальная температура эксплуатации +649°C

Принудительная отсечка оперативно перекрывает обратный поток жидкости, паров под высоким давлением. Цельный литой диск клапана рассчитан на высокие нагрузки. Минимум движущихся деталей обеспечивает длительные термины эксплуатации.

Клапан холодного прогрева для паровых турбин

Предельная температура 649°C

Надежно перекрывают обратный поток паров, подаваемым в режиме высокого давления как в процессе эксплуатации, дает гарантированную защиту от препускных паров и воды.

Клапаны для компрессоров

Давление ASME в диапазоне 150 — 300

Температура +649°C

Конструкция гарантирует надежный сброс без залипания и стопора, вызванных высокими температурами и давлением.

Коленные клапаны

Температура максимум +538°C

Шаровая конструкция клапана разработана для систем, где используется вертикальный поток, направленный вниз от насоса.

Форма клапана обеспечивает малые потери, перепады давления и плотную фиксацию. Нет необходимости устанавливать дополнительный трубопровод коленного типа.

Клапаны обратного потока типа FREE FLOW Trillium

Давление ASME в диапазоне 150 — 2500

Температурный максимум +649°С

Обеспечивают жесткий контроль потоков питательной воды, гарантирует моментальную отсечку при сбросе нагрузки паровой турбины.

Свободное положение диска обеспечивает закрытие клапана даже при изменении направления и потере потока. Быстрая отсечка и минимальный перепад давления обусловлены наклонной формой седла клапана.

Самовыравнивающаяся мембрана и рычаг клапана сконструированы таким образом, чтобы обеспечить повторяемую герметичность перекрытия потока.

Кованые шиберные клапаны Trillium параллельные

Trillium Flow Technologies

Давление ASME в диапазоне 600 — 2500

Максимальная температура эксплуатации +649°С

Цельноштампованный корпус рассчитан на высокие нагрузки.

Кованые клапаны звездчатого типа

Давление ASME в диапазоне 600 — 2500

Для паровых турбин и установок, работающих в комбинированном цикле в режиме экстремальных нагрузок и температур.

Основной паровой отсечной клапан Trillium

Давление ASME в диапазоне 600 — 1500

Максимальная температура +649°С

Шток, выполненный методом ковки, отвечает требованиям к высоким нагрузкам по давлению и температуре. Клапан характеризуется быстродействием, низкими потерями давления, предназначен для систем подачи пара электростанций.

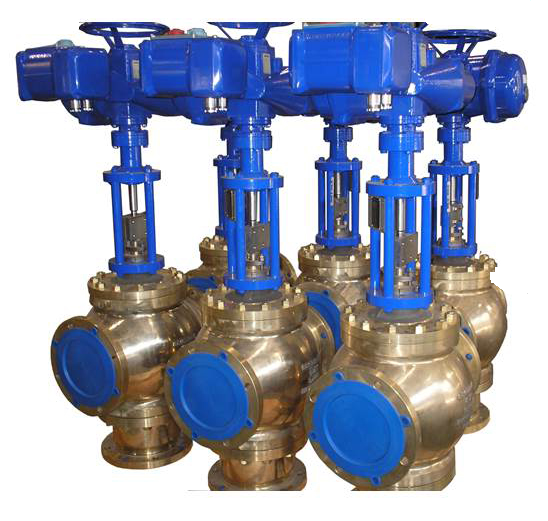

Трехходовые универсальные клапаны Trillium

Trillium Flow Technologies

Давление по классу ASME, в зависимости от модели от 150 до 2500

Температура эксплуатации максимально +649°С

Поддерживает поток без сброса давления во время открытия/закрытия. Направляющая клетка стабилизирует работу тарельчатого механизма.

Клапан Wye Globe Trillium

Давление класса ASME в диапазоне 600 — 2500

Максимальный температурный диапазон +649°С

Гарантия быстрого герметичного отключения пара, воды. Благодаря термической компенсации снижена осевая нагрузка на шток при резком повышении температурных значений.

Клапаны Trillium дроссельного типа

Trillium Flow Technologies

Все модели соответствуют регламентам API, ASME.

Модели BV992 и BV993

Давление по API от 137.9 до 1034 бар

Трим адаптирован к резким скачкам давления, наличию песка и твердых фракций. Верхний вход упрощает ремонт и ТО без демонтажа клапана. Клапан адаптирован к резкому падению давления до 500 бар.

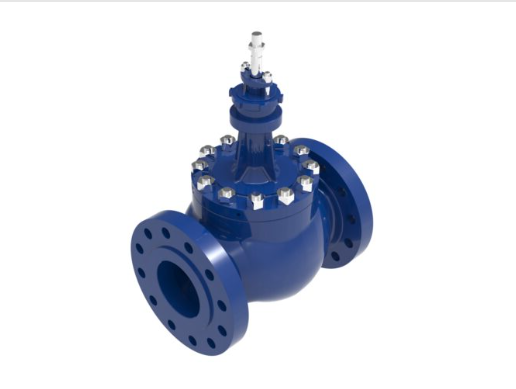

Регулирующие клапаны BV500 и BV501 Trillium

Максимальное давление 41.4 бар

Универсальные модели клапанов для сложных условий с легко заменяемым тримом. Доступны модели с разными конфигурациями для разных характеристик потока.

Модели регулирующих клапанов Trillium BV830 и BV831

Для смешения и распределения жидкостей, пара, газов. Обеспечивают полную координацию технологических потоков, установленных после подогревателя питательной воды.

Перепускные клапаны BV994 и BV995 Trillium для турбин

Давление ANSI в диапазоне 150 — 450

Обеспечивают легкую интеграцию станций понижения давления паров и систем охлаждения пара.

Байпас BV995 можно интегрировать в систему, ориентируясь на конкретные опции, параметры оборудования, в разных конфигурациях.

Система X-Stream для экстремальных нагрузок

Диапазон температур -196°C — 800°C

Демпфирует кавитацию, вибрации, шум. Обеспечивает гибкую регулировку скорости потока.

Пружинные предохранительные клапаны Trillium

Trillium Flow Technologies

Клапан сброса давления серии Sarasin-RSBD

Диапазон температур от -270°C до + 400°C

Блочная кованая конструкция корпуса для работы под высоким давлением и в тяжелых условиях эксплуатации.

Клапан сброса давления Sarasin-RSBD Starflow серия P

Классы ASME и API от 150 до 2500, классы API 5000 и 10000 (по индивидуальному заказу)

Пружинные предохранительные клапаны давления Starflow могут использоваться в системах с паром, газом, жидкостью или паром в нефтегазовой промышленности, а также в криогенике.

Клапан сброса давления Sarasin-RSBD Starflow V

Предназначен для применения в паровых котлах, обеспечивает защиту от заедания, быстрый подъем и продувку.

Линейка предохранительных клапанов Starflow была разработана для работы в ряде процессов, включая многоцелевое регулирование расхода и сброс давления в энергетической отрасли.

Клапаны, сертифицированные по нормам ASME B&PV, разделы I и VIII (полный подъем и ограниченный подъем). Предусмотрена противозадирная способность для предотвращения истирания или залипания внутренних компонентов в случае нестабильной работы или вибрации.

Пружинный предохранительный клапан Sarasin-RSBD Starsteam

Trillium Flow Technologies

Разработан с учетом строгих требований стандарта ASME по котлам и сосудам под давлением, раздел I для применения в энергетике.

Предназначен для работы при высоком давлении и высоких температурах на электростанциях, в нефтегазовых котлах. Имеет конструкцию Stardisc, которая гарантирует идеальную герметичность при высоких температурах, повторяющееся и точное позиционирование на сопле.

Конструкция Thermoglide улучшает характеристики скольжения внутренних частей. Конструкция кромки диска Stardisc гарантирует идеальную герметичность благодаря гибкости при высоких температурах. Низкая точка загрузки Starsdisc гарантирует повторяющееся и точное позиционирование на сопле.

Двойное регулировочное кольцо для регулировки объема накопительной камеры и обеспечения короткого и быстрого действия продувки. Уплотнительная приварная конструкция полусопла.

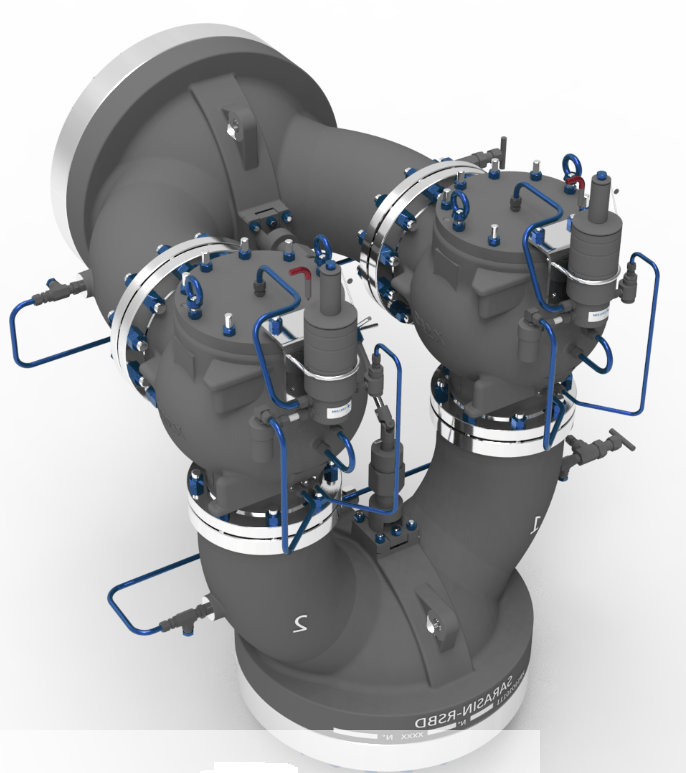

Серия переключающих клапанов Sarasin-RSBD Starvalve

Класс ASME от 150 до 600

Диапазон температур от — 60°C – до + 427°C

Обеспечивает безопасный и эффективный метод переключения с активного на резервный предохранительный клапан.

Четкая, положительная индикация активного предохранительного клапана. Простое управление, встроенная система выравнивания седла и отсутствие необходимости в специальном инструменте сводят к минимуму общее время работы клапана.

Тандемная конструкция (одноходовая) для двойных предохранительных клапанов, которые сбрасываются в закрытую систему коллектора.

Компания DNEnergy обеспечивает оперативные поставки сертифицированных клапанов, деталей для ТО, ремонта и монтажа непосредственно со складов производителя Trillium. По запросу предоставляем полный комплект технической документации.
