Young & Franklin актуаторы

.

Young & Franklin (YF) США — ведущий и надежный производитель запорно-регулирующей арматуры и автоматики для ГТУ и турбин на жидком топливе (прецизионных клапанов, приводов). Компания предлагает эффективные инженерные решения, отличающиеся достойным качеством, долговечностью и надежностью.

Регулирующие клапаны газа с электронным актуатором YF

Бренд предлагает широкий выбор регулирующих клапанов для ГТУ, эксплуатируемых в тяжелых условиях.

Интеграция регулирующих клапанов газа с контроллером YF 1100 гарантирует высокую точность позиционирования, моментальное время отклика и эффективность эксплуатации ГТУ.

Продукция соответствует регламентам MIL-STD-810, IP65 для EMA, IP54 для LVDT. Перепускной клапан YF — 8662

Проверенная линейка электро-механических приводов создана для полной замены поставляемых OEM гидравлических приводов, используемых в делителях и перепускных клапанах DLN. Цифровой контроллер двигателя (DMC) YF принимает существующие сервокоманды от -8 мА до +8 мА, исключая изменения логики команд в системе управления.

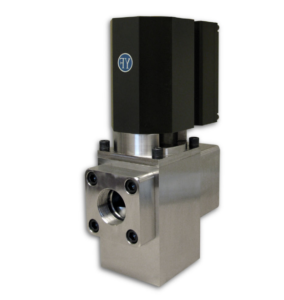

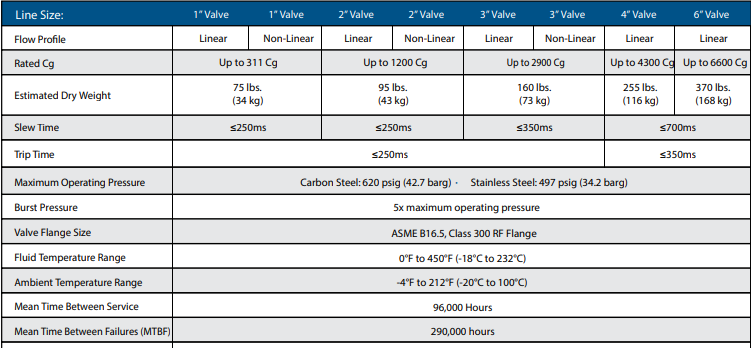

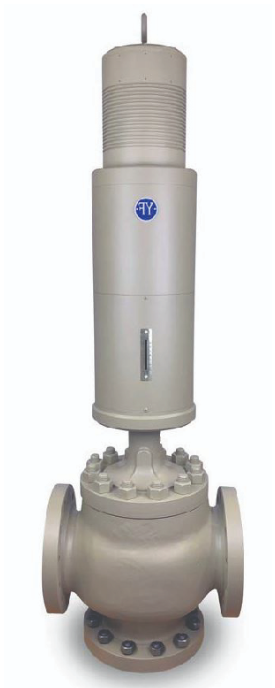

Электрический запорный/пропорциональный клапан YF – 8655

Young & Franklin актуаторы

Разработаны для регулировки и быстрого отключения отключения подачи топлива. Безопасное переключение в закрытое положение достигается за счет двух торсионных пружин. Привод рекомендован для топливных модулей в опасных зонах класса 1.

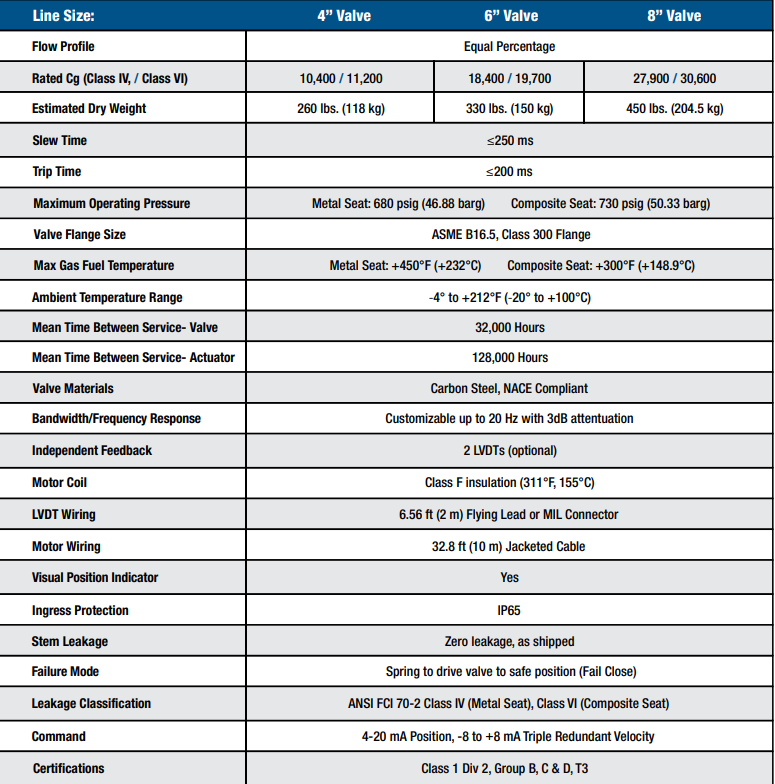

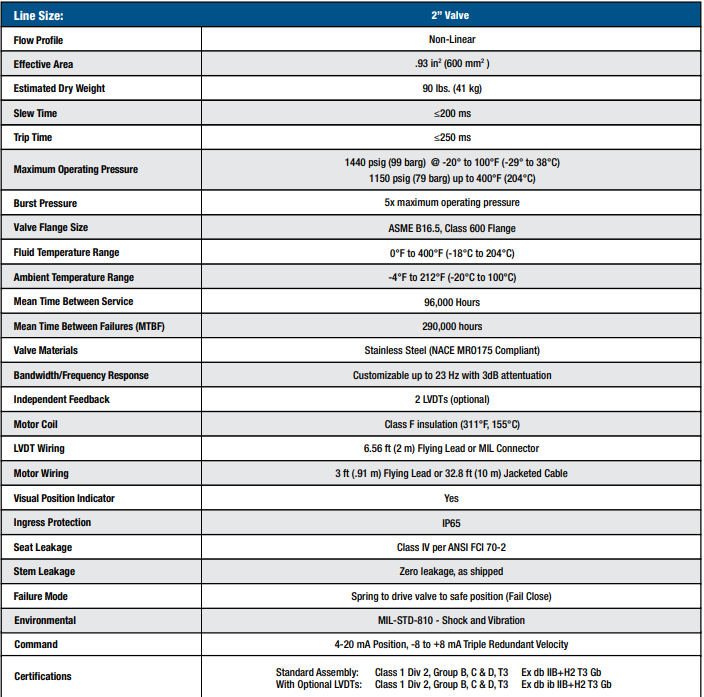

Регулирующие клапаны газа с дроссельным потоком EMA YF — 3010

Young & Franklin актуаторыYoung & Franklin актуаторы

Электромеханическое управление (EMA) для обеспечения превосходной точности скорости и положения клапана. Этот GCV работает в режиме электроники и имеет динамический диапазон ~100:1. Вся серия YF 3010 сертифицирована для использования в опасных зонах, доступна в различных размерах, подходящих для промышленных или энергетических турбин любого размера.

Корпус клапана соединен с узлом привода, который содержит отказоустойчивую пружину для быстрого закрытия клапана, останавливая подачу топлива в случае сбоя питания или отключения турбины. Амортизаторы защищают механизм привода привода и седла клапана во время быстрого закрытия, обеспечивая тем самым надежную работу, а независимую обратную связь по положению можно получить через 2 дополнительных LVDT. Полная система обеспечивает точную подачу газа и надежную работу.

Электронный дозатор для топлива YF — 3010E620

Young & Franklin актуаторыYoung & Franklin актуаторы

Запорная арматура для авиационных турбин с электро-механическим приводом. Регулирующие клапаны для природного газа YF – 8641

Двухтарельчатый клапан регулирования расхода. Прочный корпус из очищенной нержавеющей стали соответствует регламенту NACE IV. Благодаря известной кривой Cv, 8641 может управляться посредством позиционирования с обратной связью при помощи любого современного контроллера турбины.

В сочетании с контроллером двигателя YF — 1100D300 модель 8641 — это модернизированный аналог гидравлического привода, дроссельных заслонок и загрузочных клапанов, обычно встречающихся на газовых турбинах Solar Centaur, Saturn, Taurus и Mars. Модель 8641 регулирует расход непосредственно на основе давления нагнетания компрессора и сигналов заданного значения.

Цифровой контроллер двигателя серии YF 1100D300

Young & Franklin актуаторы

Принимает позиционное или тройное положение, резервные команды скорости для запуска полного набора продуктов YF с электромеханическим приводом (EMA). При пиковой мощности 3,5 кВт 1100D300 DMC обеспечивает достаточную мощность и при этом достаточно точен, чтобы обеспечить точное позиционирование.

Динамический отклик 1100D300 DMC можно индивидуально настроить в соответствии с потребностями клиентов, что позволяет сократить необходимость замены существующих систем. Устройство 1100D300 сертифицировано по стандарту EN61800, что гарантирует превосходную помехоустойчивость, и включает в себя гибкую схему управления, включающую функции включения, сброса и отключения. Никакого пользовательского программирования не требуется из-за заводской конфигурации программного обеспечения.

Газовые регулирующие клапаны с гидравлическим приводом Young & Franklin

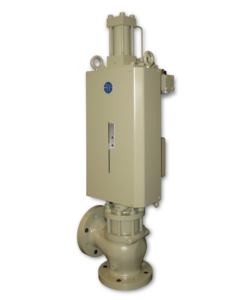

Газовые регулирующие клапаны Young & Franklin 8580

Young & Franklin актуаторы

Обеспечивает быстрый и надежный контроль подачи газового топлива в систему сгорания крупной промышленной или коммунальной газовой турбины.

Эти двухходовые регулирующие клапаны газового топлива обеспечивают плавное регулирование расхода в приложениях, требующих высокой линейности критического расхода газа относительно хода клапана. Позиционирование регулирующего клапана осуществляется с помощью двухступенчатого сервоклапана с тройной катушкой, который получает команду +/- 8 мА от контроллера пропорционально обратной связи по положению, измеренной с помощью двух LVDT. Эта схема управления с замкнутым контуром обеспечивает точное дозирование топлива в зависимости от положения клапана.

Запорные, пропорциональные клапаны YF — 8580

Young & Franklin актуаторы

Обеспечивает быстрое и надежное перекрытие потока газового топлива в систему сгорания крупной ГТУ.

Двухходовые запорно-регулирующие клапаны обеспечивают плавное регулирование расхода в приложениях, требующих высокой линейности критического расхода газа относительно хода клапана. Гидроприводные агрегаты обеспечивают безопасное отключение топлива турбины и надежное позиционирование клапанов. Позиционирование регулирующего клапана осуществляется с помощью двухступенчатого сервоклапана с тройной катушкой, который получает команду +/- 8 мА от контроллера пропорционально обратной связи по положению, измеренной с помощью двух LVDT. Эта схема управления с замкнутым контуром обеспечивает точное дозирование топлива в зависимости от положения клапана.

Электрические актуаторы направляющих лопаток YF

Электрический впускной привод направляющих лопаток YF — 8650E250

Young & Franklin актуаторыYoung & Franklin актуаторы

Разработан для сложных условий работы рамных турбин. Модернизация гидравлических органов управления воздухозаборником, гарантируя большую надежность и лучшие общие характеристики турбины.

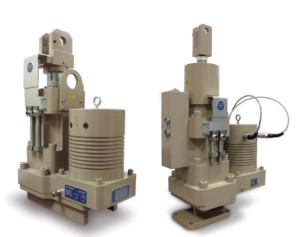

Электрический актуатор направляющих лопаток YF — 8650E201

Young & Franklin актуаторы

Созданы для того, чтобы выдерживать суровые условия работы турбин с большой рамой. Эти электрические приводы представляют собой модернизацию гидравлических органов управления воздухозаборником, гарантируя большую надежность и лучшие общие характеристики турбины.

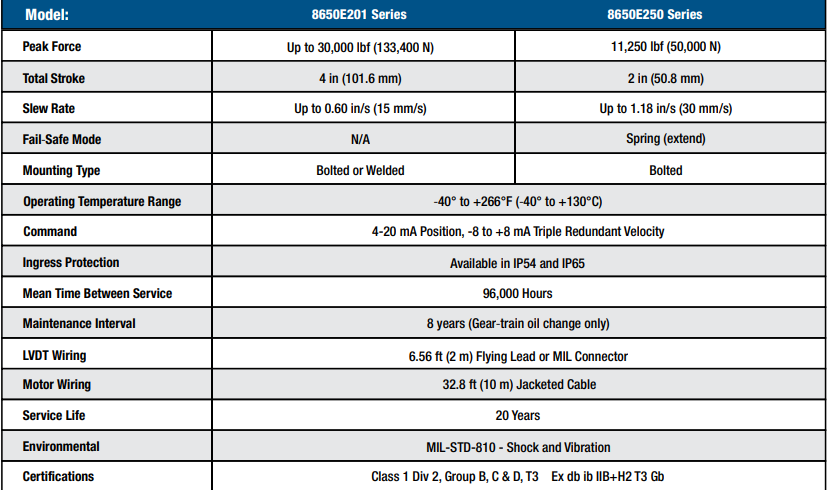

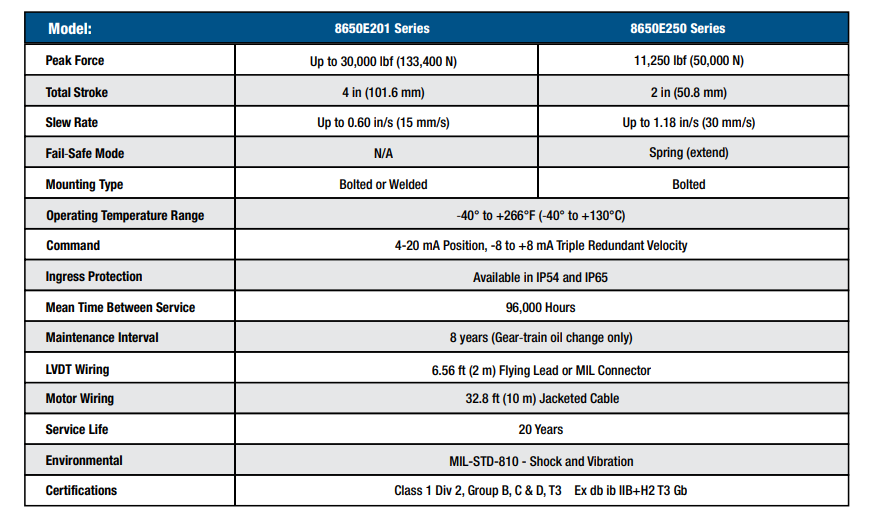

Актуаторы EIGV доступны с усилием до 30 000 фунтов силы и различной длины хода

Серия 8650 оснащена герметичной системой смазки зубчатой передачи, является автономной и требует минимального обслуживания. Вся сборка прошла испытания на срок более 20 лет при температуре и нагрузке.

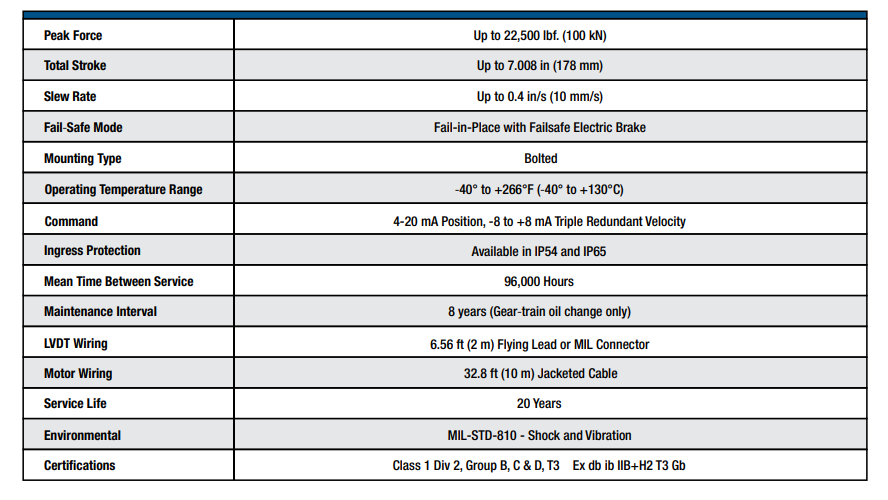

Электрический привод направляющих лопаток серии YF 865

Young & Franklin актуаторыYoung & Franklin актуаторы

Представляет собой электромеханический привод (EMA) для позиционирования направляющих лопаток сопла (NGV) выходной секции турбины. Привод доступен с усилием до 22 500 фунтов силы. и различной длины хода.

ENGV серии 8650 оснащен герметичной системой смазки зубчатой передачи, является автономным и требует минимального обслуживания. Вся сборка прошла испытания на срок более 20 лет при температуре и нагрузке.

Гидравлические актуаторы направляющих лопаток Young Franklin

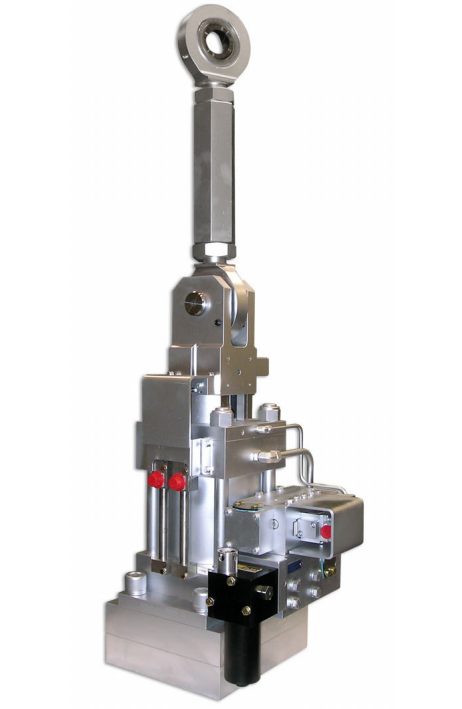

Привод направляющих лопаток YF — 8277

Young & Franklin актуаторы

Гидравлические актуаторы (приводы) для сложных условий работы, используемые для позиционирования входного направляющего аппарата (IGV) и управления ГТУ с большой рамой промышленного или коммунального назначения, принудительно закроют IGV в случае отключения турбины. Прочный и проверенный способ выдерживать суровые условия управления, связанные с высокими скоростями дизеринга.

Привод имеет гидравлический механизм отключения. Механизм распределительного клапана состоит из двухпозиционного золотникового распределителя, установленного последовательно между сервоклапаном и гидравлическим цилиндром. Расположение направляющих распределителей таково, что в положении срабатывания сервоклапан изолирован от цилиндра, и гидравлическая жидкость направляется на выдвижение привода, закрывая IGV. Распределительный клапан соединяет порты сервоклапана с портами цилиндра в рабочем положении.

Привод направляющих лопаток YF серии 7645

Young & Franklin актуаторы

Компактный привод с гидравлическим приводом, обычно используемый на турбинах типоразмера 5001 и 6001 для приведения в действие входного направляющего аппарата.

Контроллер привода направляющих лопаток YF серии 7626

Young & Franklin актуаторы

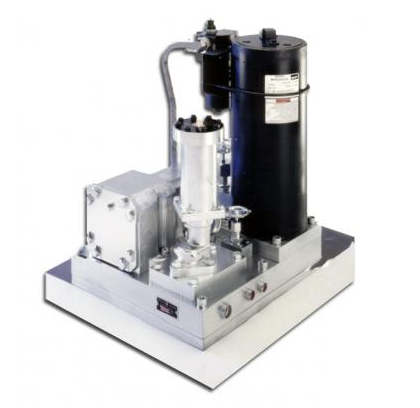

Гидравлическое реле и блок управления используются для позиционирования гидравлических приводов с пилотным входом низкого давления для включения и отключения переменного управления положением. Используется с приводом серии 7645 на турбинах типоразмера 5001 и 6001.

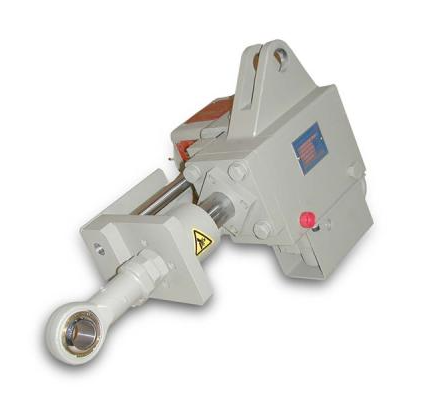

Регулируемый привод лопаток статора YF серии 8604

Young & Franklin актуаторы

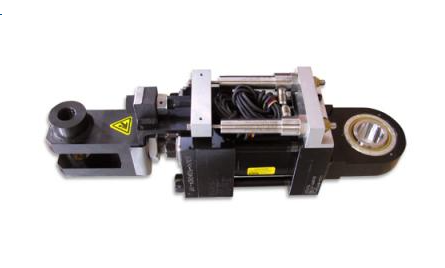

Используется для позиционирования и управления VSV на газотурбинных двигателях Frame 5001 и 5002. Привод для регулировки лопаток статора (VSV) серии Y&F 8604 используется для позиционирования и управления VSV на газотурбинных двигателях типоразмера 5001 и 5002.

Привод VSV серии 8604 крепится к корпусу компрессора с помощью вилки, а к рычагу VSV — с помощью сферического подшипника на конце штока. Привод состоит из гидравлического цилиндра двойного действия, управляемого электрогидравлическим сервоклапаном. Сервоклапан принимает миллиамперный сигнал от контроллера и направляет поток в гидроцилиндр. Сервоклапану требуется сигнал от 0 до 8 мА для втягивания привода. Сервоклапан спроектирован с нулевым смещением на второй ступени, так что при потере электропитания сервоклапана привод выдвигается на максимальный ход. В приводе используется LVDT для обеспечения обратной связи по положению контроллеру.

Привод направляющих лопаток сопла YF серии 7010

Young & Franklin актуаторы

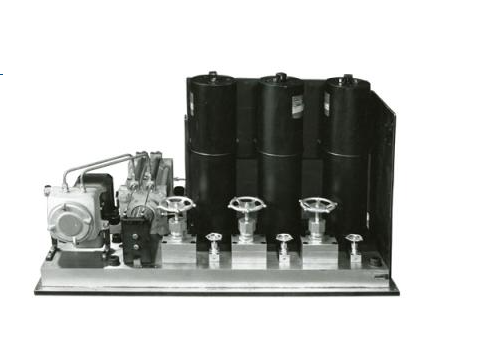

Используется для позиционирования сопел турбины 2-й ступени для регулирования скорости и нагрузки турбины 2-й ступени. Предусмотрены аккумуляторы, позволяющие занять безопасное положение в случае сбоя подачи гидравлики.

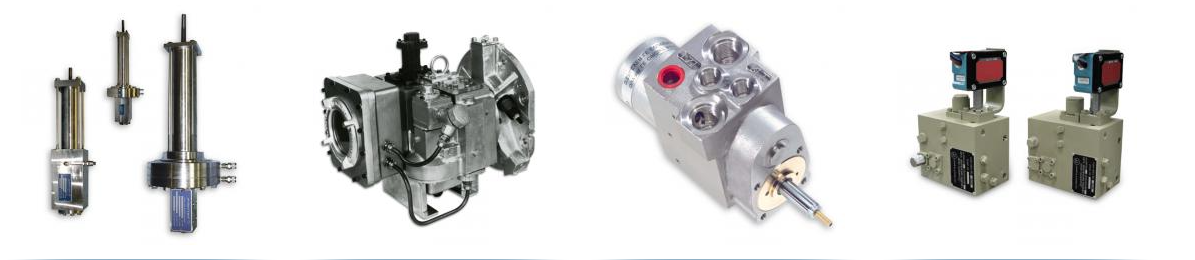

Специальные элементы управления турбинами YF

Young & Franklin актуаторы

  • Клапан последовательности с храповым механизмом
  • Гидравлический актуатор (сервопривод) – солнечные турбины
  • Регуляторы подачи топлива
  • Клапаны дифференциального давления, пилотные клапаны
  • ПИД-регуляторы
  • Приводы для форсунок турбин второй ступени
  • Клапан сброса нафты

Получить полный комплект технической документации, уточнить ассортимент запорно-регулирующей арматуры, заказать нужный вариант клапанов по конкретным техническим характеристикам просто. Компания DM Energy осуществляет поставки сертифицированного оборудования для ГТУ, ремонтных комплектов и запасных частей во все регионы РФ.
