Milwaukee Cylinder актуаторы

.

Milwaukee Cylinder (США) – лидер в области проектирования и производства гидравлических систем и пневматического привода для ГТУ с 1956 года. Продукция сертифицирована по ISO 9001:2008.

Технические и монтажные характеристики

Milwaukee Cylinder актуаторы

Все серии приводов выпускаются в нескольких вариантах моделей для различных монтажных требований, диаметра подключений.

  1. Крепление тяги сборное, движение привода, направленное вверх.

Крепления фланца и рулевой тяги в основном одинаковы, за исключением того, что рулевые тяги цилиндра удлинены, используются для крепления цилиндра. Чтобы предотвратить перекос, провисание или возможное заедание цилиндра, свободный конец при монтаже следует поддерживать.

Рекомендованы для тяги при удлинении глухого конца в случае приложении осевых нагрузок. При использовании тяг, удлиненных на конце тяги, лучшим применением является растягивающая нагрузка. Крепления рулевых тяг подходят для многих применений, но они не такие жесткие, как фланцевые крепления.

  1. Фланцевые крепления, направление работы привода – вверх.

Фланцевое крепление — один из самых прочных и жестких способов крепления. При использовании этого типа крепления допуск на перекос практически отсутствует. Лучше всего использовать глухой фланец при приложении осевой нагрузки (стержень при сжатии).

Фланцевые крепления на конце штока рекомендованы для условий натяжения. Если область применения превышает номинальные параметры прямоугольного фланца и требует сверхтяжелого фланца, для большинства размеров отверстий без дополнительных затрат доступно крепление торцевой крышки со сплошным фланцем. Если можно использовать менее жесткое крепление и цилиндр можно прикрепить к панели, переборке или рассмотреть возможность установки удлиненной шины.

  1. Боковое монтажное крепление и проушины, движение вверх.

Цилиндр, установленный сбоку или на проушинах, обеспечивает довольно жесткое крепление. Эти типы цилиндров могут допускать небольшое несоосность, когда цилиндр находится на полном ходу. Но, по мере того, как поршень движется к глухому концу, допуск на несоосность уменьшается. При правильном использовании цилиндра (без перекосов) монтажные болты испытывают либо простой сдвиг, либо растяжение без каких-либо сложных напряжений.

  1. Монтаж на штифт или цапфу, направление вверх.

Все цилиндры с пальцами и цапфами нуждаются в приспособлениях для поворота на обоих концах. Цилиндры этого типа предназначены для сдвиговых нагрузок, а шарнирные пальцы цапфы должны опираться на подшипники, которые жестко удерживаются и плотно прилегают по всей длине пальца.

  1. Двойной наконечник стержня, направление вверх.

Двойные наконечники штока доступны для всех вариантов крепления, кроме 61 и 62. По желанию заказчика стандартные крепления, предлагаемые Milwaukee Cylinder, можно комбинировать. Такие комбинации, как крепление 31 на одном конце и крепление 42 на другом, можно легко изготовить из стандартных деталей.

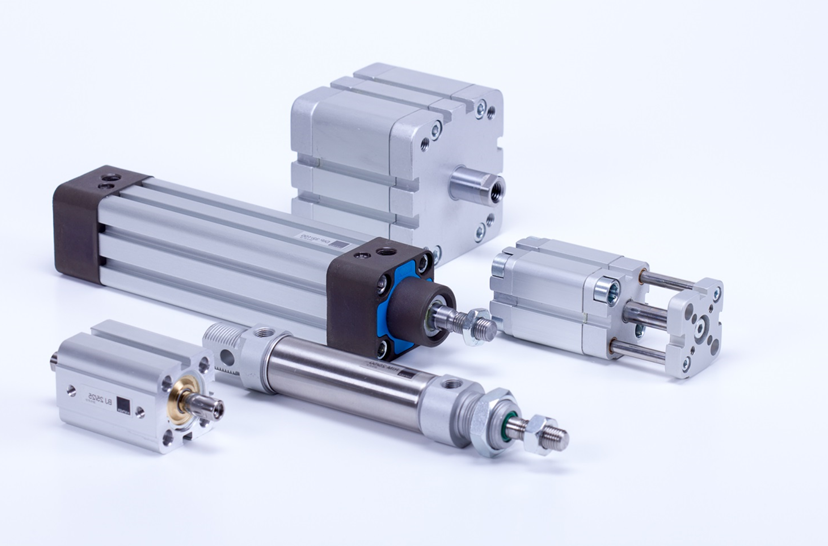

Пневматические цилиндры (актуаторы) Milwaukee Cylinder

Milwaukee Cylinder актуаторы

Пневматические актуаторы представлены сериями приводов для разного предельного и рабочего давления контуров ГТУ.

Milwaukee Cylinder актуаторы серии A (сталь)

  • Стальная конструкция
  • Давление воздуха 17 атмосфер (бар)
  • Стандартные способы монтажа NFPA
  • Каталогизированные отверстия диаметром от 1,5 до 16 дюймов
  • Доступны монтажные отверстия большего размера

Цилиндры прошли 100% проверку на функциональность и целостность уплотнений.

Преимущества конструкции привода:

  • Поршень – комбинация щелевого кольца и резиновых уплотнений U-образной формы/нулевая утечка. Отлично удерживает груз/выдерживает боковую нагрузку.
  • Шток поршня – хромированная/полированная высокопрочная сталь. Соблюдается строгий стандарт прямолинейности. Длительный срок службы уплотнений и подшипников/снижение затрат на техническое обслуживание/плавная работа
  • Подшипники штока поршня – бронза/рассчитаны на макс. длину/съемные снаружи. Выдерживает боковую нагрузку/увеличивает срок службы уплотнения. Снижение затрат на техническое обслуживание/меньшее время простоя.
  • Торцевые крышки – сталь, обработанная прецизионным способом. Обеспечивает точный монтаж и выравнивание. Беспроблемная установка и увеличенный срок службы.
  • Тяги – изготовлены из высококачественной среднеуглеродистой стали, имеют роликовую резьбу. Увеличенный срок службы цилиндров.
  • Цилиндрические барабаны – отточены и хромированы/выдерживаются в соответствии с жесткими стандартами округлости/прямолинейности. Оптимальная производительность уплотнения/плавная работа.

Пневматические цилиндры серии «А» созданы для работы в самых тяжелых условиях. Благодаря множеству эксклюзивных функций, приводы обеспечивают длительный срок службы без технического обслуживания.

Milwaukee Cylinder актуаторы серия MN (алюминий)

  • Алюминиевая конструкция
  • Давление воздуха 17 атмосфер (бар), безударное гидравлическое давление 27.6 бар
  • Стандартные способы монтажа NFPA

Прочная конструкция, сортамент представлен с десятью размерами отверстий (от 1-1/2 дюйма до 12 дюймов).

Технические преимущества:

  • Шток поршня – хромированная/полированная высокопрочная сталь. Соблюдается строгий стандарт прямолинейности.
  • Подшипники штока поршня – пропитанные маслом спеченные чугунные, съемные снаружи. Выдерживает боковую нагрузку/увеличивает срок службы уплотнения.
  • Торцевые крышки – прецизионно обработанный алюминиевый сплав/анодированный. Обеспечивает точный монтаж и выравнивание.
  • Уплотнения Ultra Cushion – устраняют задержку шариков и сокращают время цикла. Превосходная производительность и повышенная производительность.
  • Цилиндрические барабаны – высокопрочный алюминиевый сплав с твердым анодным покрытием по внутреннему диаметру. Оптимальная производительность уплотнения/плавная работа.

Пневматические цилиндры из высоколегированного алюминия можно заказать по индивидуальным размерам, под заказ, модифицированные под конкретные характеристики ГТУ.

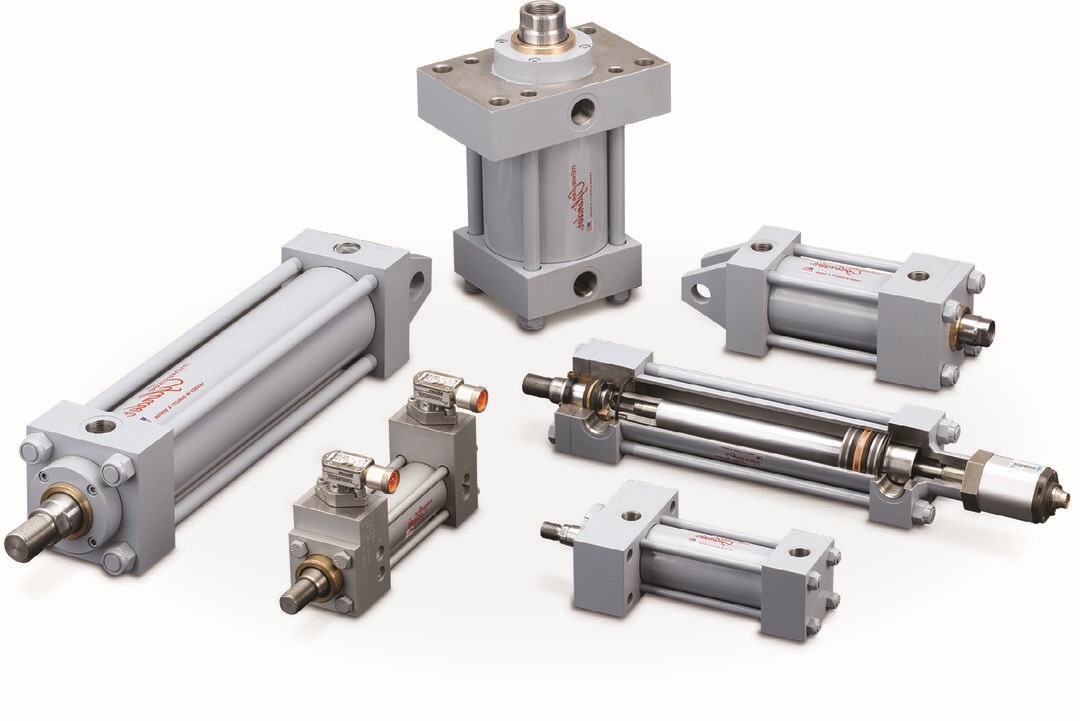

Гидравлические цилиндры (актуаторы) Milwaukee Cylinder

Milwaukee Cylinder актуаторы

Представлены разными сериями для разных условий эксплуатации.

Milwaukee Cylinder актуаторы низкого давления серии LH

  • Стальная конструкция
  • Гидравлическое обслуживание от 51.7 до 103 бар
  • Стандартные способы монтажа NFPA
  • Каталогизированные отверстия диаметром от 1,5 до 6 дюймов
  • Доступны отверстия большего размера

Технические характеристики, преимущества:

  • Шток поршня – хромированная/полированная высокопрочная сталь. Соблюдается строгий стандарт прямолинейности. Длительный срок службы уплотнений и подшипников/снижение затрат на техническое обслуживание/плавная работа
  • Подшипники штока поршня – бронза/рассчитаны на макс. длина/съемный снаружи. Выдерживает боковую нагрузку/увеличивает срок службы уплотнения. Снижение затрат на техническое обслуживание/меньшее время простоя.
  • Торцевые крышки – сталь, обработанная прецизионным способом. Обеспечивает точный монтаж и выравнивание. Беспроблемная установка и увеличенный срок службы.
  • Тяги – изготовлены из высококачественной среднеуглеродистой стали и имеют роликовую резьбу. Увеличенный срок службы цилиндров.
  • Гайки рулевых тяг – самоконтрящаяся/более прочная сборка. Повышенная надежность продукции.
  • Цилиндрические барабаны – отточены и хромированы/выдерживаются в соответствии с жесткими стандартами округлости/прямолинейности. Оптимальные характеристики уплотнения/сокращение объема технического обслуживания/плавная работа.

Есть возможность заказать производство гидравлических приводов для ГТУ по нужным техническим характеристикам.

Milwaukee Cylinder актуаторы для тяжелых условий эксплуатации серии H

  • Доступна технология ARC
  • Стальная конструкция
  • Гидравлическое обслуживание 207 бар
  • Безударное обслуживание при давлении 345 бар
  • Стандартные способы монтажа NFPA
  • Каталогизированные отверстия диаметром от 1,5 до 12 дюймов
  • Доступны отверстия большего размера

Технические преимущества:

  • Поршень – уникальное сочетание чугунных колец и резиновых уплотнений U-образной формы, эффективное при низком и высоком давлении. Превосходное удержание груза/повышенная надежность/незначительные затраты на техническое обслуживание.
  • Шток поршня – хромированная/полированная высокопрочная сталь. Соблюдается строгий стандарт прямолинейности.
  • Подшипники штока поршня – бронза/рассчитаны на макс. длина/съемный снаружи. Выдерживает боковую нагрузку/увеличивает срок службы уплотнения.
  • Торцевые крышки – сталь, обработанная прецизионным способом. Обеспечивает точный монтаж и выравнивание.
  • Тяги – изготовлены из высококачественной среднеуглеродистой стали и имеют роликовую резьбу. Увеличенный срок службы цилиндров.
  • Гайки рулевых тяг – самоконтрящаяся/более прочная сборка. Повышенная надежность продукции.
  • Цилиндрические барабаны – отточены/выдержаны в соответствии с жесткими стандартами округлости/прямолинейности/уплотнены уплотнительными кольцами/установлены по наружному диаметру. Увеличение давления уменьшает зазор экструзии. Оптимальные характеристики уплотнения/сокращение объема технического обслуживания/плавная работа.

Подбор модели привода по производительности, особенностям монтажа по запросу, возможно индивидуальное производство актуатора по проекту заказчика.

Milwaukee Cylinder метрические актуаторы серии MH

  • Стальная конструкция
  • Стандарт ISO 6020/2, серия 160 бар
  • Рабочее давление до 210 бар
  • Диапазон температур от 20°C до 150°C
  • Подушки на одном или обоих концах
  • Конструкция с одинарным и двойным наконечником стержня

Технические и конструктивные преимущества:

  • Поршень – уникальное сочетание чугунных колец и резиновых уплотнений U-образной формы, эффективное при низком и высоком давлении.
  • Шток поршня – хромированная/полированная высокопрочная сталь.
  • Подшипники штока поршня – бронза/рассчитаны на макс. длина/съемный снаружи.
  • Торцевые крышки – сталь, обработанная прецизионным способом.
  • Тяги – изготовлены из высококачественной среднеуглеродистой стали и имеют роликовую резьбу.
  • Гайки рулевых тяг – самоконтрящаяся/более прочная сборка.
  • Цилиндрические барабаны – отточены/выдержаны в соответствии с жесткими стандартами округлости/прямолинейности/уплотнены уплотнительными кольцами/установлены по наружному диаметру. Увеличение давления уменьшает зазор экструзии. Оптимальные характеристики уплотнения/сокращение объема технического обслуживания/плавная работа.

Всегда в наличии ремонтные и монтажные комплекты для любой модели привода бренда.

Milwaukee Cylinder актуаторы с рулевой тягой серии Vulcan

  • Использует серию H в качестве базовой конструкции
  • Варианты охлаждения ствола
  • Варианты охлаждения втулки

Milwaukee Cylinder предлагает серию высокотемпературных цилиндров Vulcan. Благодаря широкому ассортименту высокотемпературных уплотнений, чехлов штока, цилиндров с водяным охлаждением и подшипников с водяным охлаждением компания Milwaukee Cylinder может адаптировать решение, которое наилучшим образом соответствует требованиям клиента к высоким температурам.

Milwaukee Cylinder актуаторы

Обычно первый подход к работе с более высокими температурами заключается в выборе материала уплотнения. Уплотнения могут быть изготовлены из различных материалов, обладающих разными свойствами. Наиболее распространенными материалами уплотнений являются материалы на основе нитрила или полиуретана. Эти уплотнения обычно рассчитаны на температуру от -7°С до +93°С. Для применения более высоких температур доступны уплотнения из этилен-пропилена или витона, способные работать при температуре до 177°С. Для еще более высоких температур доступны материалы на основе политетрафторэтилена (ПТФЭ), которые выдерживают до 260°С.

Важно отметить, что материал уплотнения должен соответствовать соответствующему типу охлаждающей жидкости. Несоответствие материалов уплотнений и типа охлаждающей жидкости может привести к преждевременному выходу из строя.

Приводы с водяным охлаждением.

Иногда среда и другие системные требования затрудняют проектирование гидравлической системы, которая может поддерживать температурные характеристики работы цилиндра (уплотнений, масла). В таких ситуациях следует использовать цилиндры с водяным охлаждением.

Конструкции цилиндров с водяным охлаждением обеспечивают источник охлаждающей воды, которая поглощает тепловую энергию окружающей среды и отводит эту энергию от цилиндра.

Водяное охлаждение может использоваться в качестве рубашки самого цилиндра и/или также может быть наносится непосредственно на шатунный подшипник/втулку для прямого охлаждения уплотнения. В системе этого типа, как правило, в качестве охлаждающей жидкости используется не «вода», а подходящая охлаждающая жидкость, выбранная с учетом коррозионных и теплоемких свойств.

Milwaukee Cylinder предлагает готовые гидравлические силовые агрегаты, разрабатывает индивидуальные системы для конкретных ГТУ, по нужным температурным характеристикам эксплуатации.

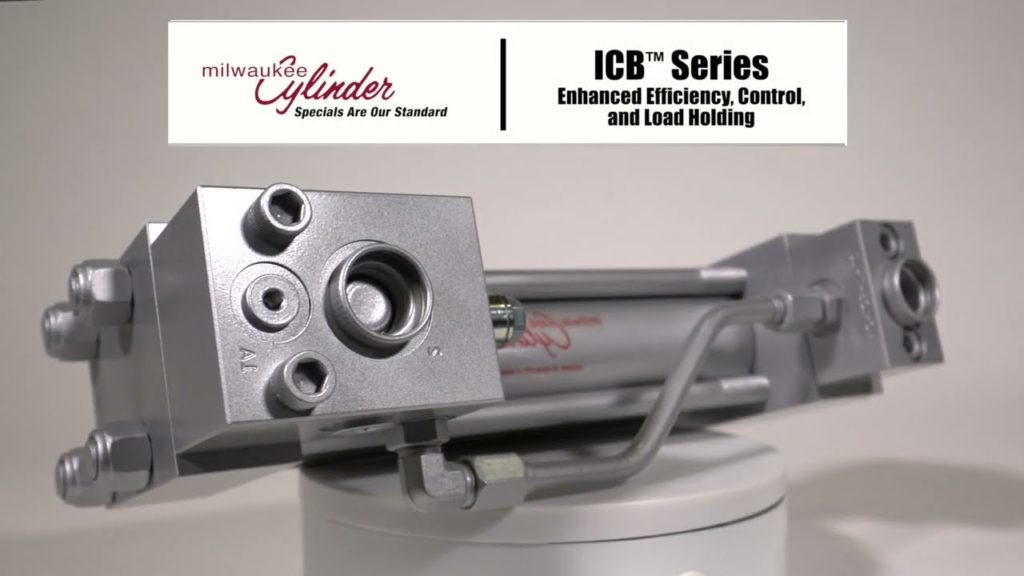

Серия Milwaukee Cylinder ICB – встроенный уравновешивающий клапан

Milwaukee Cylinder актуаторы

ICB Series – цилиндры с интегрированным противовесным клапаном. Новая опция в линейке продуктов Milwaukee Cylinder H-Series сочетает гидравлические цилиндры Milwaukee Cylinder с технологией противовесных клапанов.

Цилиндры ICB Series разработаны для удержания нагрузки и точного контроля смещения от центра. Обеспечивают плавную и надежную работу.

Технология ARCTM Milwaukee Cylinder – автоматический цилиндр рециркуляции

ARCTM — запатентованная технология, которая позволяет маслу рециркулировать через цилиндр, когда цилиндр достигает конца хода, удаляя застоявшееся масло и помогая продлить срок службы привода.

В зависимости от длины шланга масло из силового агрегата никогда не попадает в цилиндр. В цилиндре оно застаивается, потому что его никогда не вымывают. Застоявшееся масло разрушается, сокращая срок службы актуатора.

Технология ARCTM — картридж с противодействующим тарельчатым клапаном, встроенный в поршень. Когда поршень достигает 3/16 дюйма от конца хода, ARCTM открывается, и масло может обходить поршень, промывая цилиндр новым чистым, холодным маслом.

Когда он не находится в конце хода, ARCTM закрывается, позволяя цилиндру развивать полную силу и скорость. Доступно для цилиндров H-серии, со штоковой или глухой частью, с двумя различными вариантами расхода.

Преимущества технологии АРСТМ Milwaukee Cylinder:

  • длительный срок службы – возможно увеличение срока службы цилиндров на 25 % и более. ARCTM рециркулирует чистое масло, заменяя застоявшееся;
  • охлаждение цилиндров – ARCTM рециркулирует холодное масло из силового агрегата, заменяя горячее масло в цилиндре;
  • улучшенная реакция гидравлики – наличие воздуха в гидравлическом масле вызывает проблемы с производительностью, ARCTM автоматически удаляет воздух из цилиндра, удаляя захваченный воздух4
  • Расширенная гарантия на эксплуатацию привода – 18 млн вместо 12 млн.

При прохождении масла через картридж ARCTM произойдет некоторое повышение температуры. Это повышение обычно меньше охлаждающего эффекта холодного масла, рециркулирующего в цилиндр.

Запасные части, монтажные комплектующие, уплотнения Milwaukee Cylinder

  • Вилки/кронштейны/штифты/стержневые проушины
  • Соединитель линейного выравнивания
  • Зажим для стержня AMLOK
  • Фланцевые муфты и приварные пластины
  • Легкие сферические стержни и аксессуары для кронштейнов

Вилка и проушины штока предназначены для использования со стандартным наконечником штока Milwaukee Cylinder Style № 2. Сферическая проушина используется с наконечниками стержней типа 3 и 5. Поворотные пальцы в стандартной комплектации оснащены цилиндрами, установленными на шарнирах.

Поворотные штифты для отверстий диаметром 1½–6 дюймов снабжены шплинтами; шарнирные пальцы для диаметров от 7 до 12 дюймов снабжены стопорными кольцами.

Поворотные штифты не входят в стандартную комплектацию, их необходимо заказывать отдельно для использования с аксессуарами.

Соединитель линейного выравнивания уменьшает износ уплотнений штока и подшипников. Предотвращает заедание и беспорядочное движение, вызванное несоосностью. Обеспечивает больший допуск между осевой линией цилиндра и ответным элементом. Одинаково хорошо работает в приложениях «толкающего» и «тянущего» типа.

Зажим для стержня AMLOK обеспечивает бесступенчатый зажим стержней и валов. Зажимы приводятся в действие пружинно-цанговым механизмом и разжимаются гидравлическим давлением. Предназначен для зажима компонентов после остановки движения и надежного удержания положения до тех пор, пока усилия не превысят табличные значения.

Под заказ, согласно спецификации, доступны детали и ремонтные комплекты, уплотнения различного типа для всех серий приводов Milwaukee Cylinder.

Компания DMEnergy предлагает поставки оригинальных сертифицированных приводов для ГТУ Milwaukee Cylinder в любой регион России.
