Leser (Германия) – ответственный и надежный производитель промышленных предохранительных подпружиненных и пилотных клапанов для сетей и оборудования, эксплуатируемых при высоком давлении, соответствующих требованиям ASME XIII.
Клапаны этого бренда успешно используются по всему миру в энергетической, нефтедобывающей, газовой и коммунальной отраслях.

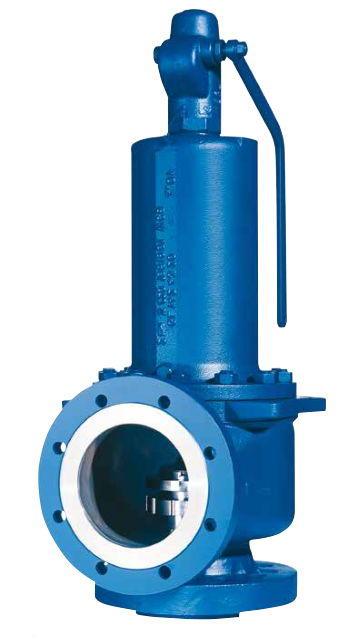

Подпружиненные предохранительные клапаны бренда Leser
Рекомендованы для всех приложений, требующих API. Гарантируют быстрое открытие при избыточном давлении более 10 %.
Предоставляют максимальную защиту от избыточного давления в сетях, эксплуатируемых с разными средами (пар, газ, растворы). Рекомендованы для тяжелых режимов эксплуатации в нефтедобывающей, газовой отрасли, транспортировке горючих материалов.
Серия клапанов API Leser гарантируют выгодные преимущества:
- Конструкция соответствует API 526 для легкой взаимозаменяемости комплектующих
- Полный диапазон API 526
- Специальная конструкция клапана для систем и оборудования с высоким противодавлением
- Защищенная конструкция с минимальным количеством движущихся деталей для обеспечения встроенной безопасности
- Встроенные литые опорные кронштейны для удобства использования и безопасной установки
- Открытый/закрытый капот, уплотненный или простой подъемный рычаг, газонепроницаемая крышка
- Фланцевые монтажные подключения
- Одна конструкция и пружина (одинарный трим) для работы с различными агрегатными состояниями перекачиваемой среды не требует большого количества комплектующих для ремонта и ТО
- Цельный шпиндель демпфирует износ, обеспечивает точность и быстроту отклика
- Самодренирующаяся конструкция корпуса позволяет избежать остатков взвесей и уменьшает коррозию
- Уплотнение из стеллитированного или закаленного металла для увеличения срока службы
- Решения с мягким седлом для высокой герметичности
- Сбалансированный сильфон для компенсации противодавления
- Нагревательные рубашки для применений с жидкостями высокой вязкости
Любая деталь клапана может быть изготовлена из специального материала, по спецификации заказчика.

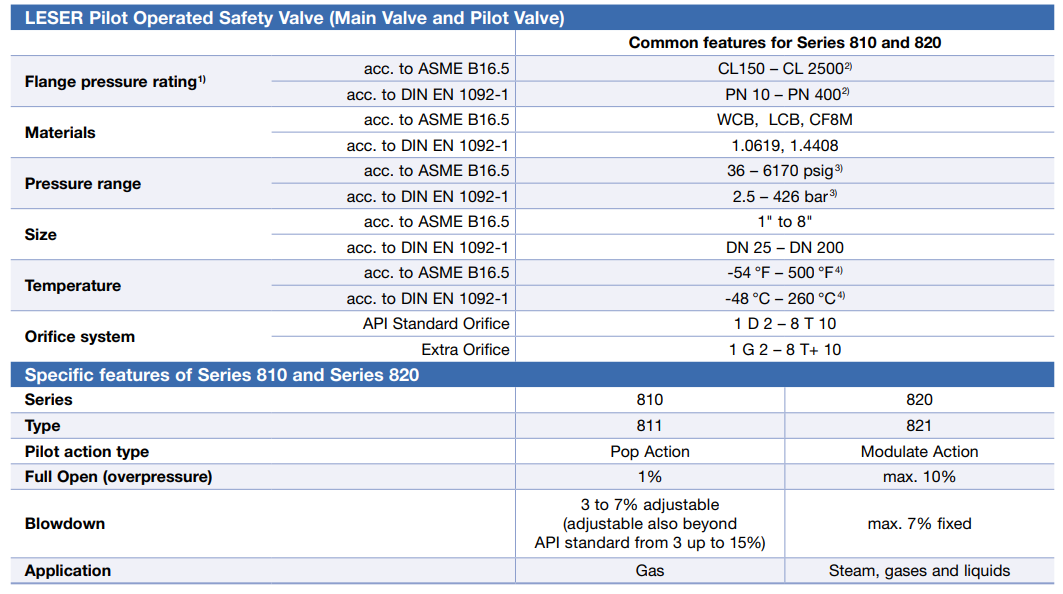

Предохранительные клапаны Leser (POSV) с пилотом
Клапаны с высокой производительностью для промышленного применения. Диапазон типоразмеров DN 25 – 200 для давления до 2500 x 6001.
Помимо API 526, бренд выпускает клапаны с полно проходными соплами, которые обеспечивают более высокую производительность.
Клапаны LESER POSV представлены в двух вариантах моделей.
Серия 810 Pop Action – быстрое открытие
Клапаны используются для применений, где сертифицированный сброс мощности должна быть достигнут максимально быстро. Рекомендованы только для газовых приложений. Регулируемая продувка в пределах 3 – 7% от заданного давления, соответствующая ASME VIII, может быть скорректирована за пределы стандарта API до 15 %.
Серия 820 модулируемого действия, медленное открытие, пропорционально показателям давления.
Клапаны используются для минимизации средних потерь, если среда не должна выбрасываться в атмосферу. Открываются пропорционально избыточному давлению, чтобы обеспечить пропорциональный поток выброса при превышении настроек давления в системе.
Преимущества клапанов Leser POSV:
- Трубка между пилотом и основным клапаном интегрирована в верхнюю пластину, что обеспечивает стойкость к вибрации, удобство обслуживания и монтажа.
- Превентор обратного потока интегрирован в коллекторный блок в стандартной комплектации для снижения рисков механических повреждений.
- Интегральные опорные кронштейны компенсируют реактивные силы высокого давления.
Клапаны данной модели можно использовать в приложениях с коэффициентом противодавления (т.е. соотношение противодавления/давление срабатывания) до 70%. Пружинные клапаны допускают не более 50% противодавления.
Leser POSV независимы от противодавления (в пределах эксплуатационных параметров). Установленное давление POSV не изменяется противодавлением любого типа, т.е. наложенным, постоянным или переменным.
Герметичность обеспечивается до 97% от давления срабатывания, поскольку силы закрытия клапана увеличиваются, приближаясь к заданному давлению вместе с продувкой, что позволяет эксплуатировать систему близко к давлению срабатывания клапана.

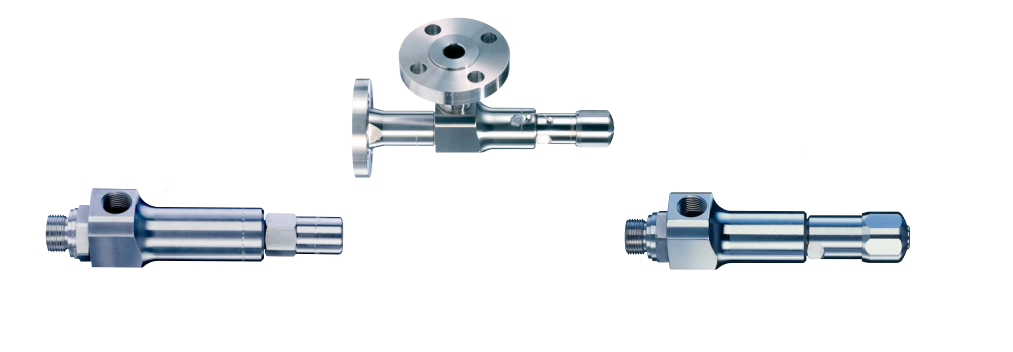

Компактные предохранительные клапаны бренда Leser
- Диапазон давления от 0,1 до 850 бар
- Рабочие температуры от -273 C до +450 C
Фланцевые и резьбовые модели клапанов с гибким набором опций, используются для промышленных, производственных коммунальных процессов. Доступна версия с сильфоном.
Группа продуктов Compact Performance:
- компактные размеры при высокой производительности
- большой выбор резьбовых и фланцевых монтажных соединений
- широкий диапазон давления
Клапаны отличаются быстрым закрытием при избыточном давлении максимально 5 % (серия 459) и 10 % (серия 437) от полного расчетного подъема.
Обеспечивают максимальную эффективность и защиту от недопустимого избыточного давления во всех применениях с паром, газами и жидкостями.
Модельный ряд клапанов представлен в широком ассортименте моделей, материалов и опций для любого применения:
- Размеры присоединения от 3/8″ до 1 1/2″ и 5 отверстий (от D до F)
- Резьбовые соединения, наружная и внутренняя резьба
- Фланцевые соединения согласно ANSI, DIN и JIS.
- Номинальное входное давление до PN 850.
- 2 стандартных материала корпуса / впускного отверстия: хромированная и нержавеющая сталь, а также 3 стандартных материала корпуса, железо, сталь и нержавеющая
Все детали могут быть обработаны из пруткового материала для нанесения защитного покрытия или для деталей, выполненных из Hastelloy, Duplex, Супердуплекс, тантал или титан.

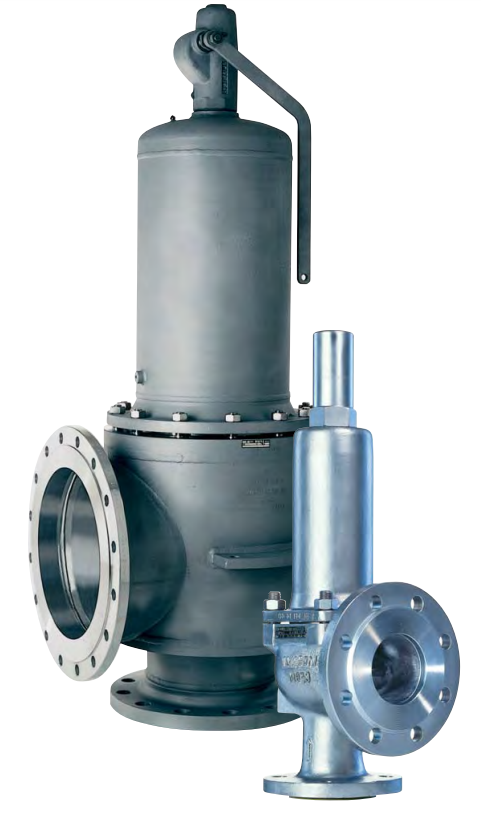

Предохранительные клапаны Leser для промышленного применения
- Материал корпуса – серый чугун, ковкий чугун, ВКБ, CF8M, WC6
- Диапазон давления в зависимости от модели от 0,1 до 300 бар
- Рабочая температура от -270 до 550 C
Номинальный диаметр входного отверстия от DN 20/3⁄4“ до DN 400/16“ с широким выбором опций.
Высокопроизводительные предохранительные клапаны Leser разработаны для всех промышленных применений. Обеспечивают быстрое открытие при избыточном давлении 5 % на полную мощность подъема. Используются для паров и газов, где максимальный массовый расход должен быть сброшен быстро.
Это идеальное решение для всех промышленных процессов, использующих пар, газ и жидкости.
Серия 441 предназначена для защиты химических процессов и оборудования, теплообменников, сетей пара низкого и среднего давления, воздуходувок и турбокомпрессоров.
Серия XXL применяется для сетей пара низкого давления на крупных электростанциях.
Серия 444 – для OEM в красильных машинах или конструкциях фильтров, конструкциях из нержавеющей стали с предельным максимальным давлением до 16 бар.
Серия 458 – для электростанций и промышленных производств пара, защиты химических процессов высокого давления (синтез NH3, экстракция CO2), опреснительных установок.
Клапаны представлены в широком ассортименте типоразмеров – 14 типоразмеров клапанов от DN 20 до DN 400. Номинальное давление на входе от PN 16 до PN 400 / класс от 150 до класса 2500 для соответствия всем требуемым расчетным давлениям.
Регулирующие предохранительные клапаны Leser
- 11 типоразмеров клапанов от DN 15 до DN 150
- Номинальное давление от PN 16 до PN 160 / класс 150 до класса 600
- Межцентровые размеры DIN 3320
- Диапазон давления от 0,2 до 160 бар
- Диапазон рабочих температур от -270 до 450 C.
Клапаны имеют идентичные входные и выходные соединения. Обеспечивают устойчивость к противодавлению до 40 бар.
Предохранительные клапаны Modulate Action подходят для систем и оборудования, эксплуатируемого с разными агрегатными состояниями среды (пар, газ, жидкость).
Стандартные предохранительные клапаны серии 433 – лучшее решение для средних массовых расходов. Широкий пропорциональный диапазон регулировки обеспечивает постоянный режим работы и демпфирование пиков давления для жидкостей.
Leser Modulate Action серии 433 рекомендованы для установок по переработке, трубопроводов большой длины, двухфазных потоков, систем очистки газов, насосов дозаторов, гидравлических систем с пульсирующим рабочим давлением, поршневых компрессоров малой и средней производительности, защиты участков трубопровода от переполнения и теплового расширения.
Предохранительные клапаны с футеровкой из ПТФЭ для агрессивных сред
- Размеры клапанов от DN 25 до DN 100
- Все детали, контактирующие со средой, изготовлены из ПТФЭ
ПТФЭ можно использовать во взрывоопасных зонах благодаря антистатическим и электропроводящим компаундам из ПТФЭ
Зоны, контактирующие с измеряемой средой, изготовлены из коррозионностойкого ПТФЭ. Экономичная альтернатива высоколегированным материалам, таким как сплавы на основе никеля. Дополнительная футеровка, соответствующая требованиям ATEX, предотвращает электростатический заряд.
Политетрафторэтилен (ПТФЭ) — высокоэффективный пластик, получивший широкое распространение в химической промышленности благодаря уникальным свойствам.
Все компоненты предохранительных клапанов для критических служб изготовлены из материалов с футеровкой из ПТФЭ, в том числе впускная зона с постоянной средней смачиваемостью, состоящая из сопла и диска. Предусмотрена дополнительная защита области капота и компонентов впускной и выпускной зон с помощью сильфона.
Предохранительные клапаны для сложных химических процессов, требующих защиты от высококоррозионных и токсичных сред во всех промышленных применениях с парами, газами, растворами.
Рекомендованы для работы в производстве и переработке хлора, химических систем и трубопроводов, восстановительных сред, таких как кислоты (например, соляная кислота, уксусная кислота), щелочных растворов, промежуточных продуктов нефтехимии.

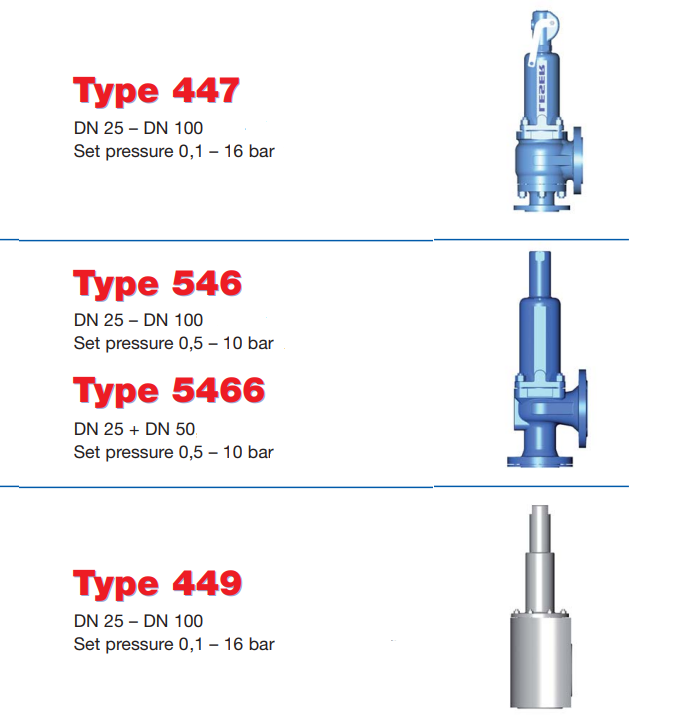

Модель клапана 447
- Корпус впускного и выпускного отверстия покрыты первичным ПТФЭ для обеспечения максимальной коррозионной стойкости.
- Форсунки из газонепроницаемого спеченного стекла PFTE-TFM + 25% для предотвращения коррозии на входе в корпус.
- Уплотнительная пластина из стекла BOROFLOAT, обеспечивающая высокую химическую стойкость. Металлическая опора уплотнительной пластины обеспечивает высокую механическую устойчивость дискового блока.
- Муфта для материала в сопле из ПТФЭ – диск с уплотнительной пластиной из стекла BOROFLOAT для высокой герметичности.
- Сильфон из ПТФЭ герметично закрывает пространство крышки и защищает от загрязнения и коррозии.
Модель клапана 5466
- Форсунки из газонепроницаемого спеченного ПТФЭ-углеродного соединения для предотвращения коррозии на входе.
- Металлическая опора сопла предотвращает вытекание соединения ПТФЭ-углерод под давлением.
- Уплотнительная пластина из ПТФЭ-углеродного соединения обеспечивает высокую химическую стойкость. Металлическая уплотнительная пластина опора обеспечивает высокую механическую устойчивость дискового блока.
- Дополнительная защита от коррозии за счет покрытия продувочной камеры корпуса проводящим двухкомпонентным покрытием.
- Сильфон из ПТФЭ герметично закрывает пространство крышки и защищает от загрязнения и коррозии.
Модель клапана 546
- Форсунки из спеченного ПТФЭ
- Пространство капота и скользящие компоненты можно защитить от коррозии с помощью сильфона из нержавеющей стали.
- Уплотнительная пластина из стекла BOROFLOAT, обеспечивающая высокую химическую стойкость.
- Соединение материала ПТФЭ (сопло) со стеклом BOROFLOAT (уплотнительная пластина диска) обеспечивает высокую герметичность.
Модель клапана 449
- Система отверстий для поглощения промывочного газа-носителя.
- Сильфоны для компенсации противодавления и герметизации пространства под капотом.
Политетрафторэтилен (ПТФЭ) — высокоэффективный пластик. Несколько разных типов этого универсального материала используются в компании Leser.
Обзор типов используемых материалов:
- Virgin PTFE-TF означает термопласт политетрафторэтилена, имеющий линейную и частично кристаллическую структуру. Модифицированный ПТФЭ производится с добавлением менее 1% ППВЭ, что меняет молекулярную структуру первичного ПТФЭ. Благодаря этой структуре, придается высокая стабильность формы под нагрузкой и лучшая газонепроницаемость.
- Для 25% модифицированного стеклом ПТФЭ TFMTM в производственный процесс для улучшения стойкости к удару и сжатию добавляется графитовый углерод для достижения меньшего объема сопротивления, повышения ударной и компрессионной прочности.
Сопла клапанов Leser, уплотнительные пластины изготавливаются исключительно из прессованных спеченных заготовок прутков, выполненных из первичного ПТФЭ, модифицированного ПТФЭ с 25% присадками стекла, модифицированный ПТФЭ с 25% углерода или электропроводящими пигментными соединениями.

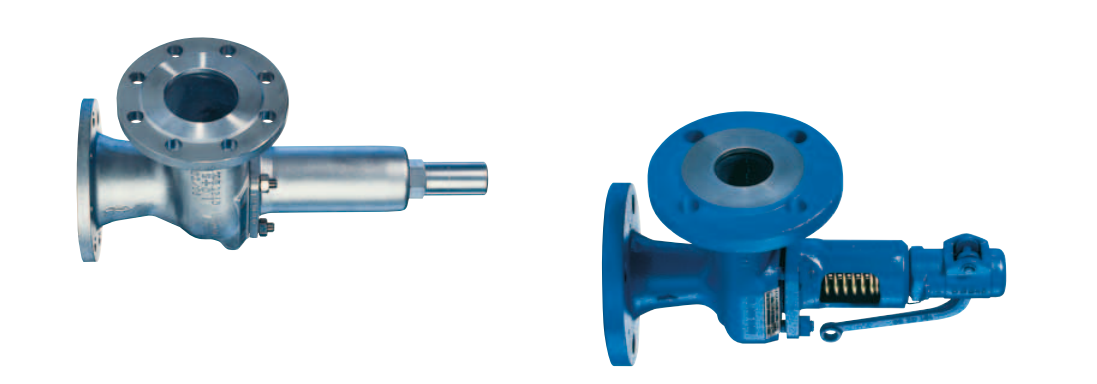

Переключающие клапаны, система дополнительной загрузки Leser
Переключающие клапаны предназначены для соединения двух предохранительных клапанов с трубным соединением с напорной системой с целью повышения эксплуатационной готовности. Один предохранительный клапан работает, а другой предохранительный клапан находится в режиме ожидания.
Преимущества переключающих клапанов:
- Конструкция с оптимизацией потока для минимальной потери давления на входе;
- Тип 330 Compact для стандартных требований
- Тип 320 Flow для высоких требований к входному давлению
- Регулируемый корпус впускного патрубка на стороне трубопровода для регулировки существующих номинальных размеров трубопроводов и снижения потерь входного давления
- Интеллектуальная муфта – стандартизированное решение для запираемой комбинации с переключающими клапанами разного номинала, типоразмера и номинального давления с определенными размерами и точным коэффициентом потери давления.
Резервный предохранительный клапан можно разобрать и обслуживать, например, во время работы. Система или оборудование продолжают быть защищенными от избыточного давления. Таким образом, периоды остановки можно планировать независимо от циклов технического обслуживания предохранительных клапанов.
