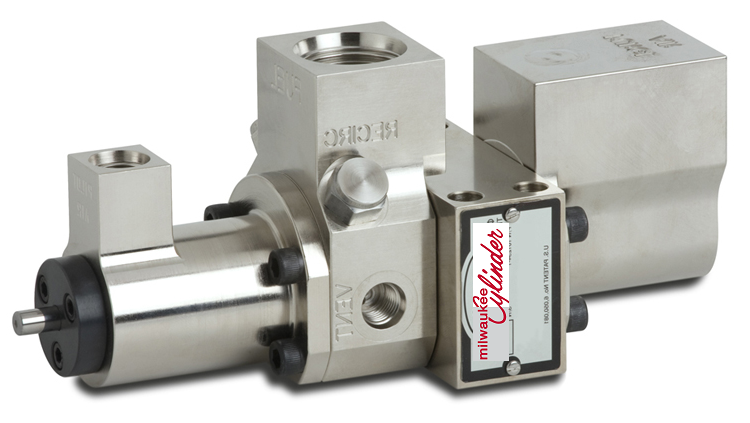

Milwaukee Cylinder топливные клапаны

.

Milwaukee Cylinder (США, официальный дистрибьютор и производитель оборудования Китай, Италия), лидер в области разработки и производства гидравлических систем, пневматического привода, клапанов для газовых турбинных установок с 1956 года. Продукция сертифицирована согласно ISO 9001:2008.

Широкая линейка ассортимента топливных клапанов предлагает решение для газовых турбин с различными техническими характеристиками, условиями эксплуатации. Продукция бренда проверена и протестирована ведущими мировыми компаниями в самых суровых условиях.

Клапаны высокого давления Milwaukee Cylinder D03

Milwaukee Cylinder топливные клапаны

Золотниковые и вспомогательные клапаны Milwaukee Cylinder D03 разработаны для комплексного оснащения силовых установок. В ассортименте представлены различные типы клапанов – регулирования расхода, давления в контуре или поддержания давления, распределительные и предохранительные.

Технические характеристики распределительных и предохранительных клапанов золотникового типа D03 и D05:

  • рабочее давление до 210 бар;
  • диапазон температур от 20°С до 150°С.

Вспомогательные клапаны серии D03 обеспечивают точную регулировку потока, снижение давления в контуре, корректировку давления блокировки.

Топливные клапаны представлены в двух типах корпуса.

  • алюминиевый корпус, рассчитанный на максимальное давление 207 бар;
  • пластичный корпус, рассчитанный на максимальное давление 345 бар.
Модель клапана Максимальное давление, бар Характеристики Требования к электрическому подключению
CSV3-43C-24 5000 MCSV3-43C-120 345 4-ходовой, 3-позиционный, с закрытым центром.

24 В постоянного тока

120 В переменного тока



MCSV3-43O-24 MCSV3-43O-120 4-ходовой, 3-позиционный, с открытым центром
MCSV3-43F-24 MCSV3-43F-120 4-ходовой, 3-позиционный, с плавающим центром
MCSV3-43T-24 MCSV3-43T-120 4-полосный, 3-позиционный, тандемный центр
MCSV3-42-24 MCSV3-42-120 4-канальный, 2-позиционный
Вспомогательные клапаны
MCCV3-P-A 207 Обратный клапан нагнетательного порта
MCCV3-AB-A Обратный клапан с двойным пилотным управлением
MCFC3-AB-A Двойной регулирующий клапан потока (порты A и B)



Компенсация давления с реверсом

Обратный клапан



MCFCP3-P-A Пропорциональное регулирование расхода

(соленоидный, порт P)



MCRRV3-P4003-A Редукционно-предохранительный клапан, устанавливается на

портах давления (28 – 207 бар)

Пластинчатые вспомогательные клапаны
MCCV3-P-D 345 Обратный клапан нагнетательного порта
MCCV3-AB-D Обратный клапан с двойным пилотным управлением
MCFC3-AB-D Двойной регулирующий клапан потока (порты A и B)

Компенсация давления с реверсом

Обратный клапан



MCRRV3-P4003-D Редукционно-предохранительный клапан

Компания предлагает ассортимент монтажных комплектов и алюминиевых коллекторов для параллельной установки клапанов на одну – шесть станций с разным диапазоном предельного давления, перекрестных и параллельны монтажных крышек.

Клапаны высокого давления Milwaukee Cylinder D05

Milwaukee Cylinder топливные клапаны



Для комплексного решения обслуживания силовой установки, систем с высоким расходом предусмотрены золотниковые и дополнительные клапаны Milwaukee Cylinder D05.

Бренд поставляет монтажные комплекты для каждой модели клапанов. По запросу высылаем подробную спецификацию серий топливных клапанов, монтажных комплектов шпилек для объединения направляющих и сэндвич-распределителей. Использование набора монтажного комплекта упрощает установку компонентов блока клапанов независимо от выбранного способа монтажа.

Для выносного клапана с максимальным давлением 207 бар рекомендуется алюминиевый коллектор с необходимым количеством клапанных станций.

Для максимального давления до 345 бар используются коллекторы из ковкого чугуна.

Рекомендации по эксплуатации клапанов высокого давления Milwaukee Cylinder D03 и D05

Milwaukee Cylinder топливные клапаны

Клапаны золотникового типа используются с гидравлическим приводом ГТУ, где система обеспечивает непрерывный поток. Компенсируют потери из-за внутренних утечек в клапаны. Milwaukee Cylinder предлагает золотниковые клапаны в двух вариантах:

  • D03 – расход 55 – 77 литров в минуту;
  • D05 – расход 114 литров в минуту.

Работа клапана описывается путями потока по схеме («ход»), количество рабочих положений клапана («положение») и тип пути потока в центральном положении («центр»). Другие характеристики, используемые при описании клапана зависят от типа используемого привода: соленоид, ручной рычаг, кулачок, воздух, а также другие варианты управления – пружинное центрирование и фиксация.

Распространенные конфигурации клапанов:

  • 4-ходовой/3-позиционный/тандем, центр. Центральное положение — давление на резервуар. Применяются в насосах холостого хода в центральном положении.
  • 4-ходовой/3-позиционный/открытый, центр. Центральное положение – все порты в баке. Применяются в насосах холостого хода в центральном положении, обычно используется с пилотным обратным клапаном;
  • 4-ходовой / 3-позиционный / закрытый, центр. Центральное положение – все порты заблокированы. Используется в системе с несколькими клапанами.
  • 4-ходовой / 3-позиционный / FLOAT Center. Центральное положение A и B к баку, P заблокировано. Используется в системе с несколькими клапанами с пилотным управлением, управляемыми обратными клапанами;
  • 4-ходовой/2-позиционный без центрального положения. Используется в системах, где цилиндры всегда либо выдвинуты, либо втянуты.

Вспомогательные клапаны во многих контурах используются вместе с направляющим клапаном для обеспечения дополнительного контроля потока в системе:

  • обратный клапан на напорном патрубке;
  • двойные обратные клапаны с пилотным управлением на «А» и «В»;
  • контроль давления (на напорном порте).

Компания DMEnergy обеспечит оперативную поставку оригинальных топливных клапанов, монтажных комплектов и коллекторов Milwaukee Cylinder согласно необходимой спецификации. Вся продукция сертифицирована согласно отраслевым требования и стандартам. Доставка в любую точку России.
