Titan 130

.

Solar Titan 130 представляет собой газотурбинную установку модульной конструкции.

Выпускается Titan 130 в двух исполнениях:

  • Генераторный агрегат (одновальная турбина) – используется для выработки электрической энергии на объектах добычи и переработки природного газа, морских платформах и плавучих базах;
  • Установка механического привода (двухвальная турбина) – предназначена для привода центробежных и поршневых компрессоров, а также насосов по перекачке нефти и других жидких материалов.

В качестве основного вида топлива применяется природный газ. Из альтернативных видов топлива могут быть использованы низкокалорийный газ и дизельное топливо. При необходимости установка комплектуется двухтопливной системой.

Газовая турбина Solar Titan 130

Технические характеристики турбогенераторной установки Titan 130

  • Номинальная электрическая мощность – 15 МВт;
  • Электрический КПД – 33,3 %;
  • Удельный расход теплоты топлива – 10 230 кДж/кВт·ч;
  • Расход на выхлопе – 179 250 кг/ч;
  • Напряжение генератора – 11…13,8 кВ;
  • Температура выхлопных газов – 495 ˚С;
  • Габаритные размеры (ДхШхВ) – 15,9х3,1х3,2 м;
  • Вес установки – 77 100 кг.

Турбина Solar Titan 130

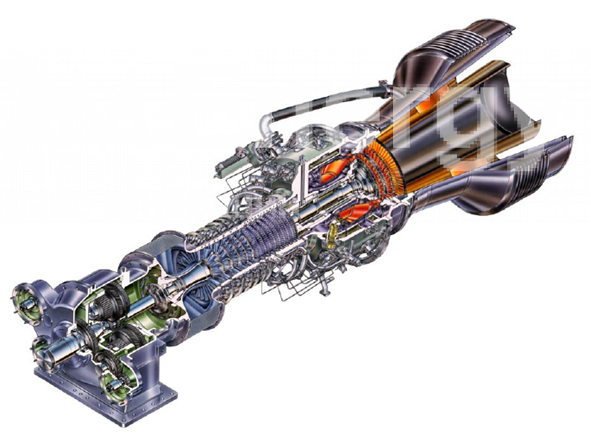

Краткое описание конструктивного устройства

Осевой компрессор имеет 14 ступеней и развивает скорость вращения до 11 220 об/мин. Корпус компрессора оснащен вертикальным разъемом. Степень повышения давления компрессора: 17,1:1.

Кольцевая камера сгорания в стандартном исполнении имеет 21 топливную форсунку. В случае оборудования системой с сухим подавлением выбросов SoLoNOx в состав камеры сгорания входит 14 топливных форсунок.

Силовой агрегат представлен 3-ступенчатой осевой турбиной.

Для повышения стойкости к высоким температурам и коррозионной окружающей среде лопатки турбины и сопловых аппаратов покрыты специальным покрытием.

Соединение газовой турбины с генератором производится с помощью планетарного редуктора, обладающего скоростью вращения 1,5 тыс. об/мин при частоте 50 Гц.

Газотурбинная установка оснащена микропроцессорной системой управления Turbotronic, в состав которой входят блок управления, система контроля вибрации и температуры, система регулирования генератора, система воспроизведения и контроля.

Турбина Solar Titan 130

Основные достоинства

Газотурбинные установки Titan 130 отличаются рядом важных достоинств, среди которых:

  • высокая эффективность и окупаемость. В случае утилизации энергии на валу и тепловой энергии выхлопных газов общий КПД системы может достигать 70-80 %;
  • компактная модульная конструкция и малый вес;
  • удобство транспортировки стандартными транспортными средствами на место эксплуатации;
  • простота монтажа;
  • возможность трансформирования типовых проектов под индивидуальные требования и условия эксплуатации;
  • отличная выносливость и надежность;
  • малошумная работа и минимальные выбросы.
