Газовая турбина Ansaldo Energia AE64.3A эффективна в небольших по объемам производственных циклах, таких как поддержка электросетей, когенерация, централизованное теплоснабжение. Эффективность обеспечивается сочетанием преимуществ газовых турбин класса F с экономичностью, оптимальными размерами и низкими затратами на модернизацию, техническое обслуживание.
Турбина Ansaldo Energia GT36 достигает одного из самых высоких уровней мощности:
- 538 МВт в открытом цикле (эффективность 43%);
- 780 МВт в комбинированном цикле (КПД 63%).
AE64.3A пользуется растущим спросом на рынке малых электростанций, проектов распределенной энергетики. AE64. – это компактная модель ГТУ AE94.3A.
Основные конструктивные узлы газовой турбины:
- осевой компрессор с 15-ступенчатой и 1-ступенчатой регулируемой IGV;
- 24 сухие гибридные горелки с низким уровнем выбросов NOx как для топливного газа, так и для мазута;
- первые четырехступенчатые лопатки и первые трехступенчатые лопатки с антикоррозионным покрытием;
- 4-ступенчатая турбина;
- камера сгорания кольцевой конструкции;
- выбросы NOx снижены до 15 частей на миллион;
- прочная конструкция ротора с высокой жесткостью, малым весом и простотой обслуживания на месте;
- рабочая скорость нагрузки газовой турбины AE64.3A – 3,5 МВт/мин и 7 МВт/мин при регулировке пиковой нагрузки энергосистемы;
- гибкие характеристики пуска и остановки. Быстрый запуск, быстрое линейное изменение и горячий перезапуск, время достижения базовой нагрузки в течение 25 минут.
AE64.3A GT компактен, надежен, прост в обслуживании и экологически безопасен.

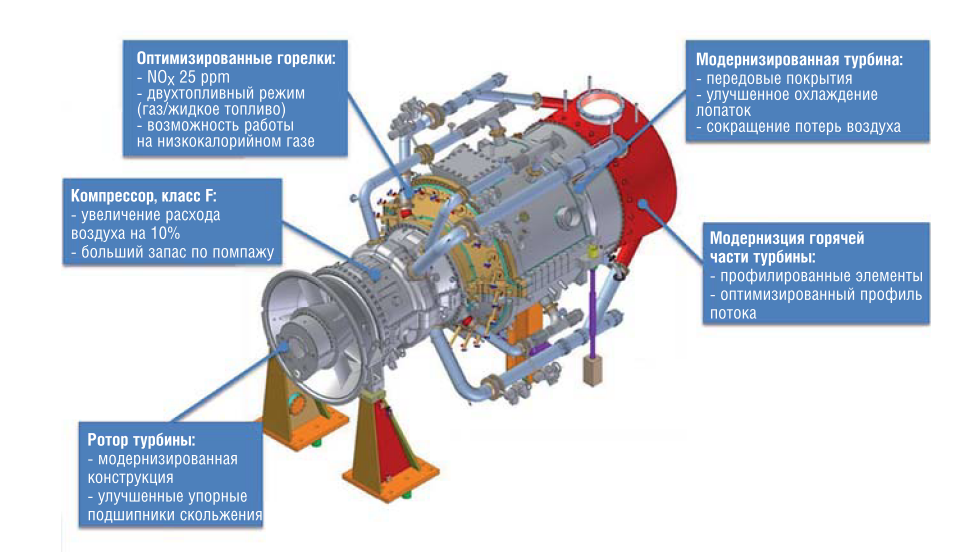

Особенности конструкции модернизированной ГТУ АЕ64.3
Основные изменения в конструктиве газовой турбины AE64.3A для работы с частотой 50 Гц:
- компрессор и четвертая ступень турбины горячей секции заимствованы из конструкции ГТУ AE94.3A класса F мощностью 310 МВт;
- улучшенный выхлопной газоход с профилированными стойками;
- лопасти и лопатки заменяются без демонтажа ротора;
- опорный и упорный подшипник с улучшенными характеристиками;
- двухступенчатая стратегия оптимизации вторичного воздуха для повышения производительности двигателя привела к модернизации ступеней турбины с воздушным охлаждением, камеры сгорания, оснащенной керамическими плитками, и высокотемпературными горелками с низким содержанием NOx;
- специальные горелки, способные сжигать газ с низкой теплотворной способностью (BTU) до 19 МДж/кг;
- усовершенствованные материалы, расширенное пленочное охлаждение с термобарьерным покрытием, и оптимизация охлаждения.
Ротор состоит из передней части вала, пятнадцати лопаточных дисков компрессора, секции центрального полого вала, четыре диска лопаток турбины и задняя часть вала, соединены одним центральным стяжным болтом с зажимной гайкой на конце турбины.
Каждый диск ротора имеет радиальные зубья Hirth, которые обеспечивают радиальное выравнивание между секциями ротора, обеспечивая передачу крутящего момента.
Конструкция ротора с внутренним воздушным охлаждением тракта горячего газа и равномерное распределение температуры за счет кольцевой камеры сгорания обеспечивают оптимальную балансировку теплового потока. Это обеспечивает простоту эксплуатации, быстрое время запуска/горячего перезапуска и широкие возможности поддержки сети.
Кожух от компрессора на входе в секцию 9-й ступени имеет одностенную конструкцию. Основное преимущество принципа двухоболочковой конструкции заключается в том, что механические и термические нагрузки на кожухи четко разделены. Все механические нагрузки внутреннего давления воспринимает внешний кожух, на котором нагрузки низкие, а все тепловые нагрузки распределяются на внутренний корпус, на котором механические нагрузки невелики.
Генератор приводится в действие с компрессорной (холодной) стороны, соединение через коробку передач с валом газовой турбины. Это облегчает подключение выхлопной трубы газового диффузора и канала отработанных газов с низкими потерями тепла.

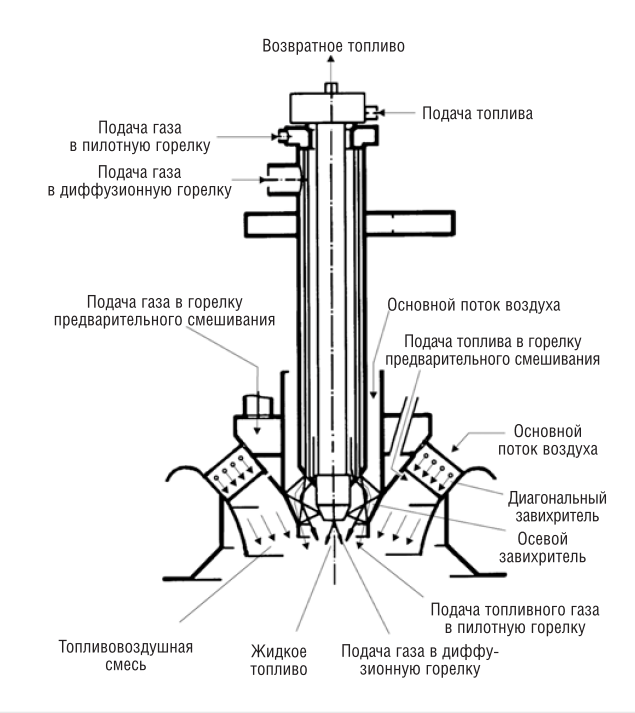

Расширение возможностей сжигания предварительного смешивания газа обеспечивает высокую гибкость во всем рабочем диапазоне, простое управление переходными процессами и надежную смену топлива.
Режим работы на предварительно смешанном масле достигается за счет модернизированных масляных форсунок, расположенных после диагональных лопастей завихрителя.
Гибридная камера сгорания сочетает:
- низкий уровень выбросов NO и CO;
- низкую потерю давления;
- высокую эксплуатационную гибкость;
- полностью симметричный дизайн;
- оптимальный размер и количество горелок;
- компактность, возможность быстрого доступа для техобслуживания, ремонта.
Широкий выбор видов топлива, от природного газа с низким содержанием БТЕ до жидкого топлива, сжигается в режиме сухого предварительного смешивания без потребления воды, что позволяет свести к минимуму размер компоновки и эксплуатационные расходы.
Рабочие преимущества ГТУ Ansaldo AE64.3A
Компактный размер позволяет использовать турбину AE64.3A в различных приложениях, от производства электроэнергии до судостроения, для электростанций с комбинированным циклом.
Характеристики газовой турбины AE64.3A отвечают всем основным требованиям рынка для электростанций среднего размера:
- низкое воздействие на окружающую среду;
- топливная, эксплуатационная гибкость;
- широкий динамический диапазон при низком расходе топлива, обеспечивающий высокую резервную мощность;
- высокие уровни производительности, достигаемые в комбинированных циклах;
- короткие сроки поставки.
Благодаря способности сжигать водород в смесях природного газа, AE64.3A – оптимальное решение для нефтеперерабатывающих, химических заводов, где в производственном цикле характеристики и стоимости топлива критичны.
Профильная, ответственная инжиниринговая компания DMEnergy обеспечит полный спектр услуг по ремонту, модернизации, сервисному обслуживанию ГТУ Ansaldo AE64.3A и других популярных брендов. Обеспечиваем поставку оригинальных сертифицированных деталей, комплектующих, опытный квалифицированный персонал, полное соответствие работ установленным государственным стандартам и отраслевым нормативам, регламентам.
ГТУ Ansaldo AE64.3A — оптимальное, эффективное решение энергетической генерации для небольших предприятий, производств. Модель AE64.3A – продуманное сочетание преимуществ эффективности, экономичности газовых турбин F-класса в базовом варианте комплектации.
Такой подход позволяет без значительных инвестиций постепенно расширять возможности, повышать мощности генерации электроэнергии. Базовая комплектация ГТУ Ansaldo AE64.3A без сложностей интегрируется в комплексные процессы – получение электроэнергии, когенерация производственных мощностей и централизованное теплоснабжение.
Газовая турбина Ansaldo AE64.3A адаптирована для работы на разных типах топлива с возможностью оперативного неоднократного переключения на другой тип топливной смеси, без остановки турбины.
Характеристики отдельных конструктивных узлов Ansaldo AE64.3A
Проверенная временем компоновка двигателя обеспечивает экономичность расхода топлива, высокий КПД газовой турбины.
ГТУ AE64.3A в базовой комплектации состоит из:
- компрессора на 15 ступеней с регулируемыми направляющими лопатками на входе;
- одноступенчатой, регулируемой IGV;
- турбины – четыре ступени;
- дискового ротора с двумя подшипниками высокой жесткости имеет небольшой вес;
- скорость повышения нагрузки – 3,5 МВт/мин, 7 МВт/мин при отладке пиковых значений;
- камера сгорания кольцевого типа с индивидуально заменяемыми металлическими теплозащитными экранами на 24 горелки (гибридная конструкция работает с предварительным смешиванием) для природного газа, мазута, дизельного топлива;
- аэродинамически оптимизированный выхлоп турбины;
- лопатки/лопасти турбины с улучшенным антикоррозийным жаростойким покрытием и термобарьерным покрытием (TBC). Лопатки и лопатки можно заменять на месте, без демонтажа корпуса.
Предусмотрена возможность ревизии горячего тракта без проведения сложных монтажных работ.
Модернизированная камера горения кольцевого типа с модернизированными горелками обеспечивает следующие преимущества эксплуатации:
- низкий показатель вредных выбросов;
- снижение потерь давления;
- простой доступ для технического сервиса, выполнения ремонтных работ.
ГТУ Ansaldo AE64.3A работает на разных типах топливной смеси – природный газ (допускается высокий процент примесей), дизель, мазут высокой вязкости. Возможность предварительного сухого смешивания, без дополнительного впрыска воды обеспечивает повышение срока эксплуатации заменяемых деталей, минимизирует комплектацию ГТУ, снижает плановые расходы по эксплуатации.
Эффективная эксплуатация газовой аэродинамической ГТУ Ansaldo AE64.3A
AE64.3A – первая турбина с кольцевым зазором, работающая по принципу предварительного смешивания газа и другого топлива в разном режиме нагрузок, включая разгон ГТУ до полных оборотов без нагрузки.
Это значительно упрощает управление сбросом нагрузки и переходными режимами в целом, улучшает возможность обеспечения поддержки сети от любой нагрузки. Учитывая растущую потребность в топливной гибкости, газовая турбина может работать на различных видах топлива.
Можно использовать как природный газ, так и жидкое топливо. Переключение топлива с газообразного на жидкое и наоборот происходит плавно в диапазоне как средних, так и высоких нагрузок.
Модернизированная бортовая система распределения топлива с гибкими шлангами обеспечивает оптимизацию работы, комплектации, сокращает время монтажа, ввода в эксплуатацию, повышает удобство обслуживания.
Технические характеристики Ansaldo AE64.3A оптимальны для применения ГТУ на небольших и средних генерирующих мощностях электростанций:
- минимальное воздействие на окружающую среду, низкий сухой выброс NOx;
- эксплуатационная гибкость;
- выход на полную скорость достигается за 5 минут, на базовые нагрузки – через 20 минут. Процедуры градиента с быстрой загрузкой могут сократить время выхода на базовую нагрузку до 15 минут;
- высокая производительность комбинированного цикла;
- экономичность расхода топлива;
- наличие деталей для ремонта и сервисного обслуживания;
- простая поэтапная модернизация, повышение мощности ГТУ;
- модульная конструкция обеспечивает быструю установку ГТУ без необходимости привлечения сложной техники, специализированного оборудования.
Наличие стандартных комплектаций, техническая поддержка комплексных решений, ориентированных на отраслевые особенности эксплуатации гарантирует собственникам оперативный ввод в действие новых мощностей генерации электроэнергии.
