Shaffer – крупный производитель оборудования для нефтедобывающей отрасли. Компания разрабатывает и производит противовыбросовые превенторы, клапана, соединительные комплектующие, автоматизированные системы управления.
Бренд первым разработал безболтовой противовыбросовый превентор с цельнолитой камерой, без болтовых соединений. Являясь лидером в области контроля давления, компания Shaffer продолжает внедрять инновационные решения для нефтегазовых скважин.
Основное преимущество продукции компании – полная адаптация с любым оборудованием. Превенторы и клапана любой модели легко интегрируются в существующую промышленную линию.
Сегодня бренд Shaffer входит в группу компаний NOV, работает совместно с известной компанией National Oilwell Varco.

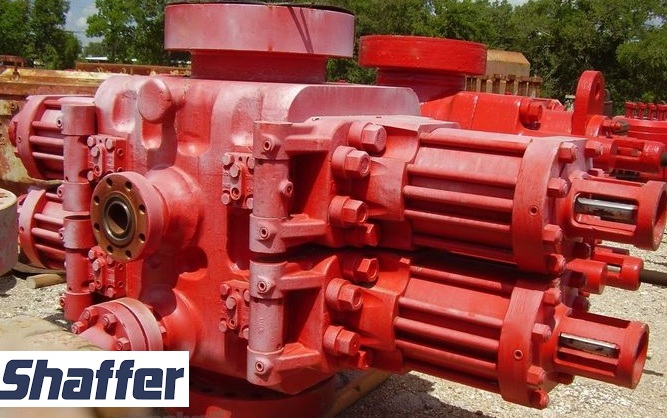

Противовыбросовые превенторы
Модельный ряд представлен превенторами для морских платформ, бурового оборудования. Гарантирована качественная изоляция буровой трубы в открытых шахтных стволах. Предусмотрены различные варианты компоновки, в том числе и для скважин с дефицитом площадей для монтажа превентора.

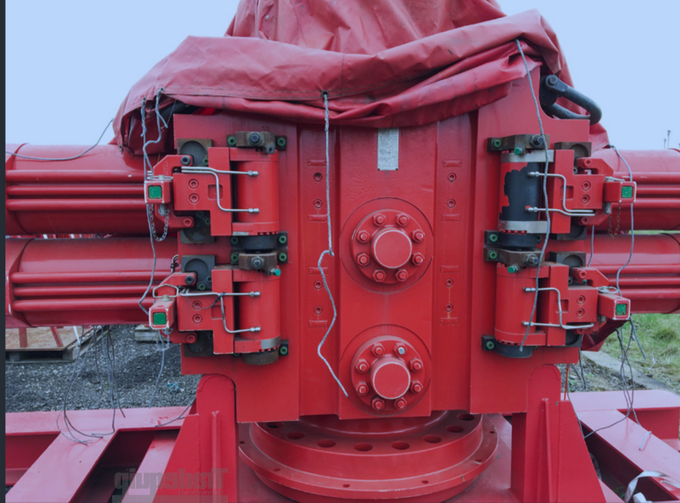

Превенторы Shaffer NXT
Системы Shaffer NXT BOP позволяют значительно повысить безопасность и эффективность на критических участках выработки. Oilwell Varco предлагает новое монтажное решение сборки превентора – без болтовых соединений. Благодаря этой разработке был уменьшен общий вес превентора. Модель Shaffer NXT – самая компактная противовыбросовая система в отрасли, не требующая много времени для монтажа.
Shaffer решает проблему замены плашек на конической бурильной колонне, предлагая Multi-Ram компоновку для использования большого диапазона бурильных труб с различными наружными диаметрами.
Поддерживаемый диапазон внутреннего диаметра:
- 3 1/2 дюйма – 5 7/8 дюйма 3 1/2 дюйма – 6 5/8 дюйма
- 4 1/2″– 6 5/8″ ВТ 5″– 7 5/8″
Гидравлическая мощность для работы противовыбросового превентора модели NXT обеспечивается стандартным нефтепромысловым аккумулятором.
Гидравлические каналы, просверленные в корпусе, исключают необходимость использования внешних труб коллектора между шарнирами. Для каждого комплекта плашек требуется только одна открывающая и одна закрывающая линии. Предусмотрены два открывающихся и два закрывающихся гидравлических порта с четкой маркировкой на задней стороне противовыбросового превентора. Дополнительные гидравлические порты облегчают подключение системы управления к превентору.
Узлы плашек Shaffer UltraTemp рассчитаны на скважинное давление до 1034 бар и температуру до 177°C. Это позволяет безопасно эвакуировать персонал и оборудование с буровой площадки в случае резкого повышения температуры и высокого давления.
Пластины для глухих сдвиговых операций с малым усилием (LFS) снижают усилие, необходимое для среза обсадной колонны как минимум на 50%. LFS Ram разрезает 14 дюймов, плотностью 1 810 кг\м3, обсадную колонну Q-125 при давлении 186 бар с 22-дюймовым оператором.
При помощи одной и той же сборки можно выполнять несколько последовательностей сдвига и уплотнения, включая условия, когда бурильная труба подвешивается ниже полости срезной плашки, что повышает надежность и увеличивает продолжительность развертывания стека BOP.
В моделях NXT отсутствуют сварные полости, как и в предыдущих конструкциях противовыбросовых превенторов Shaffer. Седло уплотнения, защитную пластину и боковые подушки можно заменить, модернизируя полость противовыбросового превентора на месте.

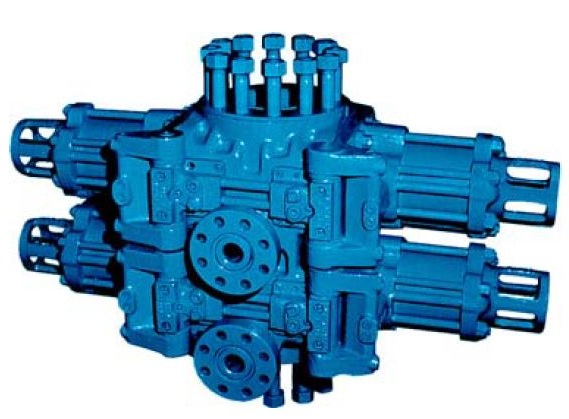

Противовыбросовый превентор Shaffer LWS
Пластинчатый противовыбросовый превентор модели LWS с ручным замком Shaffer (LWS BOP) представляет собой прочный и надежный механизм, который легко обслуживать в полевых условиях.
Специальные функции включают:
- створки, упрощающие замену плунжера;
- уплотнители створок со специальной подложкой для предотвращения выдавливания и защемления;
- стандартная внутреннее защитное покрытие H2S;
- компенсационные кольца между поршнем и цилиндром увеличивают срок службы уплотнений и практически исключают износ цилиндра;
- полиуретановые манжетные уплотнения поршня со смазкой на весь срок службы;
- уплотнения вала толкателя манжетного типа для удержания давления в стволе скважины и гидравлического давления открытия.
- вторичные уплотнения вала толкателя, позволяющие впрыскивать пластиковую набивку в случае выхода из строя первичного манжетного уплотнения.
Превентор LWS BOP доступен в одинарной и двойной моделях. Компания Shaffer поставляет противовыбросовые превенторы LWS с ручным замком для бурения и капитального ремонта скважин. Они имеют гидравлический привод и могут быть заблокированы вручную поворотом маховиков.
Преимущества:
- компактный дизайн – 43 см;
- смещение плунжеров для установки насосных агрегатов с длинным ходом;
- смазываемые блоки цилиндров;
- предоставляет два набора блоков цилиндров, которые могут независимо герметизироваться от штока, когда он неподвижен, для обслуживания сальников, защиты от смещения;
- обеспечивает герметичное закрытие скважины для тестирования, обслуживания, при аварийных ситуациях;
- поршни можно проверять с любого направления;
- возможность легкого доступа к стержням плашек;
- возможность замены блоков цилиндров без перемещения блоков с длинным ходом;
- доступны различные размеры фланцев и резьбы;
Shaffer SL – стандартный противовыбросовый превентор
Превентор с ручной блокировкой модели SL Ram BOP (SL BOP) – прочный и надежный механизм, который легко обслуживать в полевых условиях.
Специальные функции включают:
- плоские створки для упрощения замены плунжера;
- уплотнители со специальной подложкой для предотвращения выдавливания и защемления;
- компенсационные кольца между поршнем и цилиндром увеличивают срок службы уплотнений и практически исключают износ цилиндра;
- полиуретановые манжетные уплотнения поршня со смазкой на весь срок службы;
- уплотнения вала толкателя манжетного типа для удержания давления в стволе скважины и гидравлического давления открытия;
- вторичные уплотнения вала толкателя, позволяющие впрыскивать пластиковую набивку в случае выхода из строя первичного манжетного уплотнения.
Превенторы высокого давления предназначены для работы в тяжелых условиях бурения и капитального ремонта скважин. Они имеют гидравлический привод и могут быть заблокированы вручную путем вращения маховиков. Агрегаты могут быть изготовлены для Арктики (до −59°С). Превенторы Shaffer производятся в соответствии со спецификацией API 6A и NACE MR-01-75.
Гидравлическая рабочая жидкость может подаваться через NOV Koomey или другую систему закрытия противовыбросового превентора. Гидравлическое давление 103 бара закроет противовыбросовый превентор любой модели SL с номинальным рабочим давлением в стволе скважины, за исключением противовыбросовых превенторов размером 11 дюймов (279,4 мм) и 13-5/8 дюймов (346,1 мм) с давлением 1034 бар, для которого требуется давление 152 бар. Диаметры 279,4 мм и 346,1 мм будут закрываться при давлении в скважине 690 бар при гидравлическом давлении менее 103 бар. Однако для поддержания давления в стволе скважины 1034 бар требуется давление гидравлического закрытия 152 бар. По усмотрению оператора на всех превенторах модели SL может использоваться гидравлическое давление закрытия 207 бар.
Превенторы NOV SLX Ram BOP
Модель SLX Ram BOP с ручным замком National Oilwell Varco с ручной блокировкой обеспечивает следующие эксплуатационные преимущества:
- новая конструкция створок имеет более легкий и короткий профиль, чем предыдущие модели. Простая конструкция створок SLX обеспечивает меньшую нагрузку и простоту обслуживания;
- створки взаимозаменяемы;
- усилительные агрегаты можно легко добавить в новую конструкцию;
- плоские створки упрощают замену цилиндров;
- в картриджном уплотнении новой конструкции используется радиальное уплотнение, обеспечивающее давление на торцевое уплотнение и предотвращающее выдавливание. Эта функция снижает момент затяжки засовов;
- в конструкции шарнирного кронштейна добавлены упорные игольчатые подшипники. Усилие, необходимое для перемещения створок из открытого положения в закрытое и наоборот, уменьшено;
- в корпусе использована компактная конструкция полости толкателя. Высота и вес превентора оптимизированы с помощью анализа методом конечных элементов. Поверхности корпуса и двери имеют полимерное покрытие для минимизации коррозии;
- валы подъемников никелированы для защиты от коррозии, повышения стойкости к износу, внутреннее покрытие H2S;
- уплотнения вала толкателя кромочного типа для удержания давления в стволе скважины и гидравлического давления открытия;
- вторичные уплотнения вала толкателя, позволяющие впрыскивать пластиковую набивку в случае выхода из строя первичного манжетного уплотнения.
Ручной замок SLX BOP доступен в одинарной и двойной моделях.
Клапаны и задвижки
Клапаны бренда широко применяются на буровых платформах по всему миру. Запорная арматура отличается повышенной устойчивостью к действию высоких температур, давления, воздействию агрессивных химических средств, коррозии. Вся продукция соответствует регламенту API 6A, рассчитана на работу в диапазоне температур от +350 ℃ до +650 ℃, представлена ассортиментом запорной арматуры с широким выбором диапазона типоразмера номинальных отверстий.
В ассортименте доступны к заказу клапана для буровых установок различного типа:
- обратный клапан;
- дроссельный клапан;
- пробковые клапаны – допустимый диапазон рабочих температур от +29 ℃ до +121 ℃;
- задвижки для трубопроводов с минимальным давлением;
- гидравлические задвижки – обеспечивают контроль потока в устье скважин.
Задвижки SHAFFER
Представлены в двух вариантах исполнения:
- тип 2300 — задвижки с ручным и гидравлическим управлением (двойного действия с ручным дублированием);
- SHAFFER тип B – задвижки с ручным управлением API 6A;
- SHAFFER тип DB – задвижки API 6A с гидравлическим приводом (двойного действия с ручным дублированием или без него).
Задвижки сквозные, из кованой стали. Имеют плитный затвор, плавающие седла, уплотнение на выходе, двунаправленное. Уплотнение металл-металл: корпус и седло, седло-затвор и крышка-корпус. Не выдвижной шток с задним седлом. Внутренние части защищены срезным штифтом.
Размеры: 2-1/16 дюйма, 3-1/8 дюйма (только 5K), 3-1/16 дюйма, 4-1/6 дюйма.
Параметры давления – 345 бар, 689 бар и 1034 бара.
