Американская компания Нoneywell много лет специализируется на проектировании, разработке и модернизации запорной, регулирующей арматуры, клапанов, приводов для различных отраслей промышленности и производства. Продукция компании широко используется в энергетической отрасли, нефтегазовой промышленности, самолетостроении.
Клапаны Honeywell для газотурбинных установок
Помимо электроники, корпорация Honeywell имеет подразделение Aerospace, которое производит различные клапаны для газотурбинных установок General Electric LM 2500, LM2500+, LM 6000.
Основные типы клапанов Honeywell, использующихся на газотурбинных установках и других энергетических объектах.

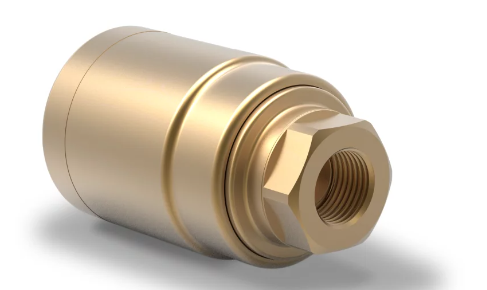

Обратные газовые клапаны GRS, GRSF
Максимальное давление, в зависимости от модели 100 мбар или 5 бар
Обратный газовый клапан для предотвращения утечки или резких перепадов давления газа, воздуха и кислорода.
Модели в двух исполнениях:
- GRS: без пламегасителя
- GRSF: с пламегасителем из спеченной бронзы

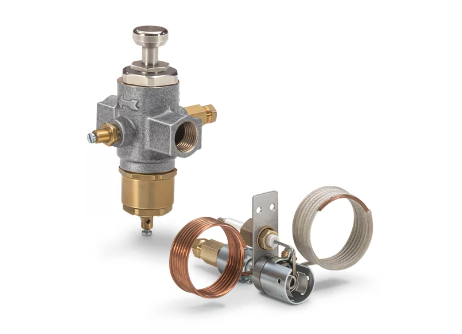

Регулирующие клапаны S11T
Давление 100 мбар или 1,5 бар
Регулирующие клапаны для термоэлектрической защиты газовых установок любого типа в сочетании с термогазовыми пилотами ZT, не зависят от электросети, время закрытия менее 30 с.
DN 15 – 25, монтажное резьбовое соединение.

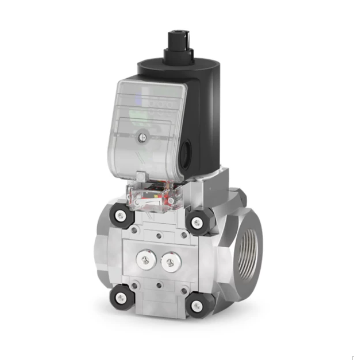

Магнитные предохранительные клапаны VAN
Давление – до 500 мбар
Для газа, воздуха и метана биологического происхождения, с контрольной лампой, IP 65, одобрен FM и CSA.
Магнитные предохранительные клапаны, открытые при отсутствии напряжения, для продувки избыточного газа или газа утечки из устройств контроля герметичности, для газа и воздуха, испытаны и сертифицированы по типу EC. DN от 15 до 40/32. Соединение резьба.

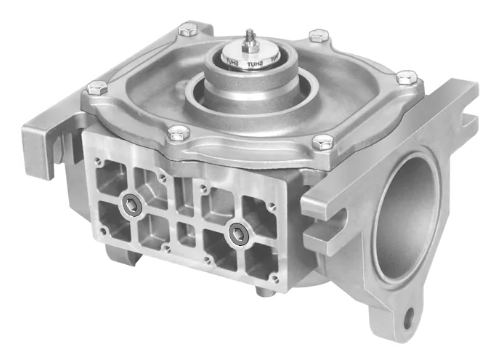

Газовые клапаны отсечки серии V5055, V5097
Запорные клапаны для контроля подачи газа к горелочным устройствам. Врезка в линию подачи топлива.
Предусмотрено 2 типа корпуса клапана – небольшой для труб малого диаметра и крупный корпус для 3-х дюймовых трубопроводов. 7 вариантов трубных переходников с разъемами NPT, BSP. Возможно подключение до трех отводов и монтаж заглушки на входе, подсоединение двух кранов на выходе из клапана.
- Версия CE обеспечивает дополнительный выходной кран и заглушку.
- Версия V5097A, C разработана для двухпозиционного режима работы.
- V5097B снабжен направляющей для подключения привода для модулируемого режима работы.
- Версия V5097C снабжена двойными герметизационными уплотнителями.

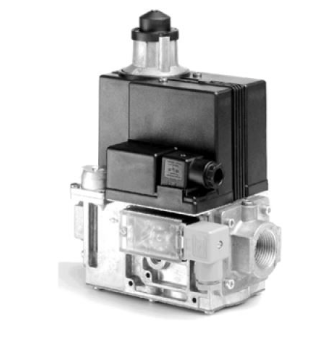

Предохранительные клапаны серии V4730, V4732
Максимальное рабочее давление 100 мбар, за исключением размера 1–1/4 дюйма — 70 мбар.
Клапаны с добавлением смесительного узла Вентури (VMU) для контроля соотношения топливовоздушной смеси в пропорции газ/воздух 1 к 1, серворегулируемого контроля потока.
Используются для регулировки предварительного смешивания топливовоздушной смеси. Обеспечивают широкий диапазон модуляции (от 14% до 100% нагрузки горелки).
Корпус основного клапана с двумя запорными седлами (двойной запорный клапан). Время закрытия менее одной секунды. Сетчатый фильтр между входным фланцем и основным корпусом.
Топливные клапаны производства Honeywell

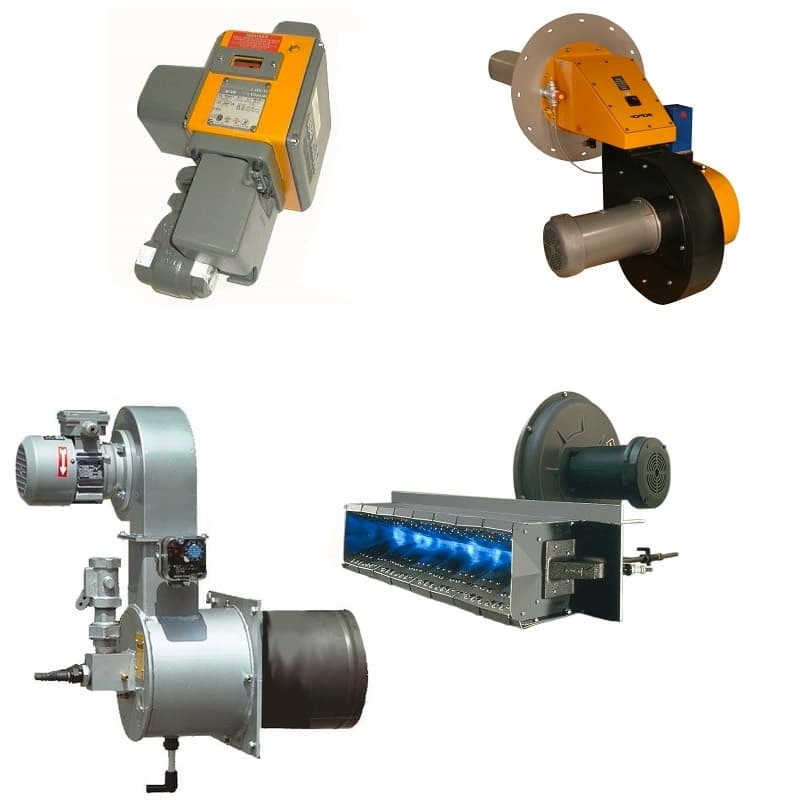

Клапаны для газа и жидкого топлива MAXON
Производительность, надежность и долговечность: три причины, по которым клапаны MAXON широко используются во многих промышленных процессах.
- Седла «металл к металлу»
- Мощные пружины закрытия для обеспечения надежного перекрытия подачи топлива
- Гильотина, обеспечивающая самоочистку и повышенную надежность
- 100% проверка работоспособности и герметичности до выхода с завода
Электронная система параллельного позиционирования для управления соотношением воздух/топливо, SMARTLINK MRV является отраслевым стандартом для газовых клапанов, когда требуется надежность и точность работы.
- До четырех газовых клапанов и блок интерфейса управления для электронной связи клапанов с контроллером процесса
- Компактная, прочная конструкция устанавливается в любой ориентации
- Необслуживаемая работа; смазка не требуется. Не требуется регулировка сальника клапана
- Электронная защита кодом доступа исключает несанкционированное вмешательство в профиль клапана
Диапазон температур окружающей среды от -50 до + 140 ℃.
Диапазон температур газа от -50 до 212 ℃.
Клапаны серии 8000 могут быть объединены с технологией тестирования частичного хода PSCheck компании MAXON для обеспечения максимального времени безотказной работы без ущерба для безопасности. Технология PSCheck в сочетании с предохранительным запорным клапаном серии 8000 обеспечивает самый высокий уровень безопасности, который может быть сертифицирован по SIL 3.
PSCheck была разработана для минимизации вероятности отказа по требованию путем автоматического тестирования работы клапана без прерывания технологического потока или остановки линии.
Пневматические предохранительные запорные клапаны MAXON 8000 сочетают компактную конструкцию с необслуживаемым уплотнением и сменным приводом для простоты установки и бесперебойной, безотказной работы.
Уникальная конструкция затвора исключает регулировку сальника, что сокращает объем технического обслуживания и минимизирует сопротивление при закрытии.

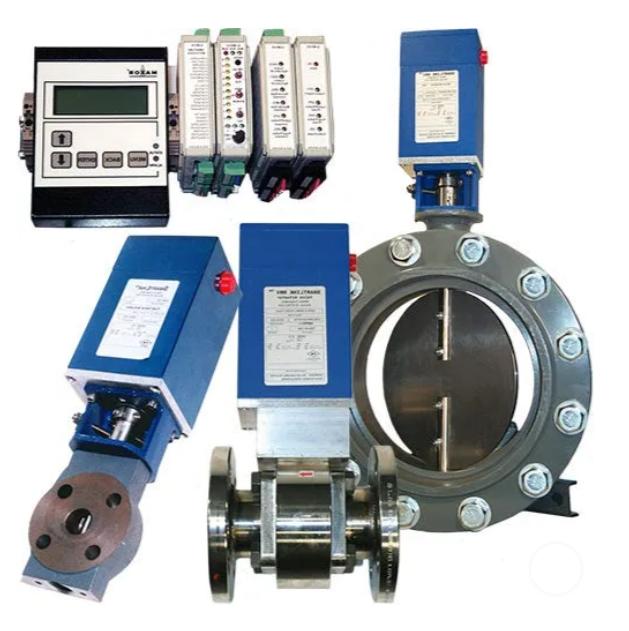

Электронные клапаны SMARTLINK CV
Интеллектуальный привод клапана MAXON SMARTLINK надежное решение «под ключ» для промышленных систем управления потоком, требующих высокой точности, повторяемости и гибкости ввода в эксплуатацию на небольшом пространстве.
Компактная конструкция этого клапана управления потоком имеет прочную конструкцию, одобренную FM, CE и CSA для установки вне помещений и защиты от атмосферных воздействий. Привод SMARTLINK одобрен FM для применения во взрывоопасных зонах на нефтеперерабатывающих заводах и других предприятиях.
SMARTLINK обеспечивает простую настройку расходной характеристики клапана на месте, позволяя пользователям «формировать» реакцию клапана в соответствии со своими потребностями. Эта особенность делает его идеальным решением для систем параллельного позиционирования клапанов в системах управления горением.
Блок регулирующего клапана SMARTLINK включает привод клапана, непосредственно соединенный с клапаном и блок интерфейса управления, установленный между приводом клапана и контроллером процесса, ПЛК или DCS пользователя. Каждый газовый клапан работает в непрерывном режиме, полностью регулируется с точностью до 0,1 градуса для обеспечения динамического контроля соотношения горелок для оптимальной производительности.
Особенности и преимущества:
- Привод SMARTLINK подходит к различным корпусам, чтобы удовлетворить все потребности в регулировании потока горения — дроссельная заслонка, шар, рычаг с тягой.
- Простая настройка характеристики потока клапана для высокоточного управления потоком и повторяемости.
- Максимальное повышение эффективности и минимизация выбросов благодаря прямому соединению, заводской калибровке клапана и привода в сборе
- Прочная промышленная конструкция для надежной и долговечной работы
- Сокращение объема технического обслуживания — не требуется смазка
- Одобрено для работы в опасных зонах: ATEX, IEC Ex и KC; невоспламеняющиеся для класса I, отдел 2; UL, FM, CE
Запорные клапаны ZIVA
DN 50 – 150, давление до 16 бар
DN 200 – 300, давление до 10 бар
Ручной запорный клапан из нержавеющей стали для ручного перекрытия газа. Корпус EN-JS1030. Диск нержавеющая сталь. Мягкое уплотнение с втулкой из NBR для работ при температуре до 80°C. Двойное уплотнение вала клапана, центрированное седло диска, непрерывный вал на трех подшипниках, высококачественное эпоксидное покрытие корпуса. Запорный рычаг или червячная передача с индикатором положения.

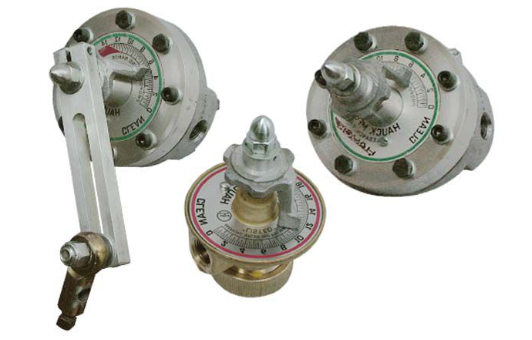

Самоочищающиеся клапаны MOV для жидкого топлива
Клапаны, входящие в список UL, рассчитаны на давление до 2070 кПа.
Самоочищающиеся клапаны разработаны для обеспечения точного, воспроизводимого линейного регулирования потока жидкого топлива в любом типе промышленного процесса.
Клапаны MOV выпускаются в двух моделях:
- Серия AS используется для прямых трубопроводов;
- Серия S применяется там, где требуется угловой клапан. Все клапаны серии S включены в список UL. Этот клапан предназначен для управления потоком, не предназначен для замены запорного клапана. Для герметичного перекрытия в линии подачи топлива должен быть установлен шаровой или электромагнитный клапан.
Самоочистка для работы без засоров, заводское тестирование расхода, линейная характеристика расхода. Подходит для мазута от № 1 до № 6. Есть возможность ручного или автоматического управления расходом.

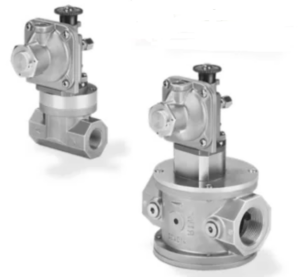

Предохранительные запорные газовые клапаны JSAV
PU: макс. 4 бар
PDO: от 18 до 550 мбар
Предохранительные запорные клапаны для защиты всей последующей арматуры от избыточного или недостаточного давления газа, с предохранительным устройством, поэтому не требуется продувочная линия (только DN 25 и 40)
Стандартный диапазон регулировки нижнего давления срабатывания 8 — 16 мбар (заводская настройка: 10 мбар)
Верхнее давление срабатывания 100 — 210 мбар для JSAV 25-40 (заводская настройка: 120 мбар) или 60 — 170 мбар для JSAV 50 — 100 (заводская настройка: 120 мбар)
DN от 25 до 100, резьба, фланец.
Предохранительные отсечные клапаны Series NI для опасных зон
Расход Cv максимум 765
Давление до 8,6 бар
Работает при температурах текучих жидкостей:
- корпуса с поднимающимся штоком от -28°C до +60°C
- корпуса с поворотным затвором от -28°C до +121°C
Предохранительный промышленный клапан для опасных зон с моментальной отсечкой потока (1 секунда). Эти клапаны с электрическим приводом перекрывают газо- или нефтепроводы менее чем за одну секунду. Нормально открытые версии предлагаются в моделях для вентиляционных или технологических продувочных линий с долговечными металлическими седлами MAXON.
Все корпуса верхних узлов Maxon отвечают требованиям стандартов: NEMA 1, 3, 3S, 4 и 12. Клапаны «NI» одобрены FM для опасных зон: Класс I, Отдел 2, Группы A, B, C и D. Корпуса клапанов разработаны в соответствии со стандартами ISO.

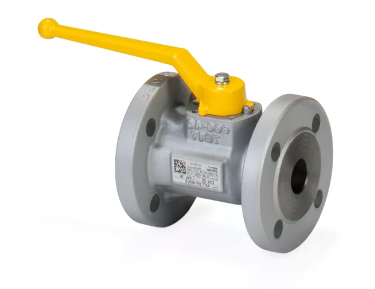

Ручные клапаны AKT
Давление до 16 бар
Ручные запорные клапаны для изоляции легких и тяжелых мазутов, воды, газа и воздуха. Поставляются с резьбой Rp или NPT, а также с фланцами.
DN от 6 до 250, фланец, резьба.
Соединение: резьба или фланец. Корпус из латуни, стали или ковкого чугуна.
Регулирующие клапаны RV, регулирующие клапаны с электромагнитным клапаном RVS
Регулирующие клапаны со встроенным предохранительным запорным клапаном для управления непрерывно регулируемыми процессами в горелках, линейное соотношение входного сигнала и расхода, коэффициент регулирования 100:1, для газа и воздуха, сертифицированы в ЕС.
Линейное соотношение входного сигнала и расхода. Для газа и воздуха.
Компания DMEnergyработает в тесном сотрудничестве с фирмой Score Energy, предоставляющей комплекс услуг по ТО, ремонту и модернизации запорной арматуры бренда Honeywell. Обеспечим поставки необходимых моделей клапанов, клапанных систем, комплектующих для ремонта и монтажа ГТУ любой модели.
